Itt az új verzió!

Hatékonyságnövelő fejlesztések kerültek az új ESPRIT verzióba, biztosítva az ESPRIT felhasználóknak a további eszközöket a termelékenység növeléséhez. Az ESPRIT 2012 verzióban megtalálható minden szerszámgép-típusnak megfelelő számos programozási technika - beleértve a 2-5 tengelyes marást, 2-22 tengelyes esztergálást, 2-5 tengelyes huzalszikra-forgácsolást, többfunkciós eszterga megmunkáló központok programozását és a 3- és 5-tengelyes nagysebességű megmunkálás kiszolgálását.

A gyártmány optimális minőségét és megbízhatóságát szolgálja az ESPRIT számos felső kategóriás funkciója, ilyenek például a bármely geometria típus kezelése - test, felület, drótváz, stb. -, univerzális poszt-processzorok bármely szintaktika szerint, teljes munkaterületre kiterjedő szerszámgép kinematikai és pályavizsgálat, programellenőrzés dinamikus/valósidejű árnyékolt anyagleválasztás szimulációval, stb.

Előrelépések a 3- és 5-tengelyes ESPRIT FreeForm ciklusokban

Számos fejlesztés és kiegészítés jelenik meg az ESPRIT 2012-es verzióban a 3- és 5-tengelyes szabadfelület megmunkálást támogató ciklusokban. Ezek között az egyik kiemelkedő az 5-tengelyes trochoidal pályaalakú csatorna nagyoló ciklus, ami egyszerűsíti a nagy mélységű, keskeny, két oldalfelülettel határolt geometriák körkörös szerszámpályákkal történő megmunkálását. Ugyancsak új az ESPRIT 2012-ben az 5-tengelyes blade (légcsavar/turbina lapát) ciklus, ami a simítópálya létrehozását egyszerűsíti egy lapát elemen. A ciklus felépítése a lapát két oldalán előforduló konvex és konkáv felületek megmunkálásának együttes optimalizálását teszi lehetővé.

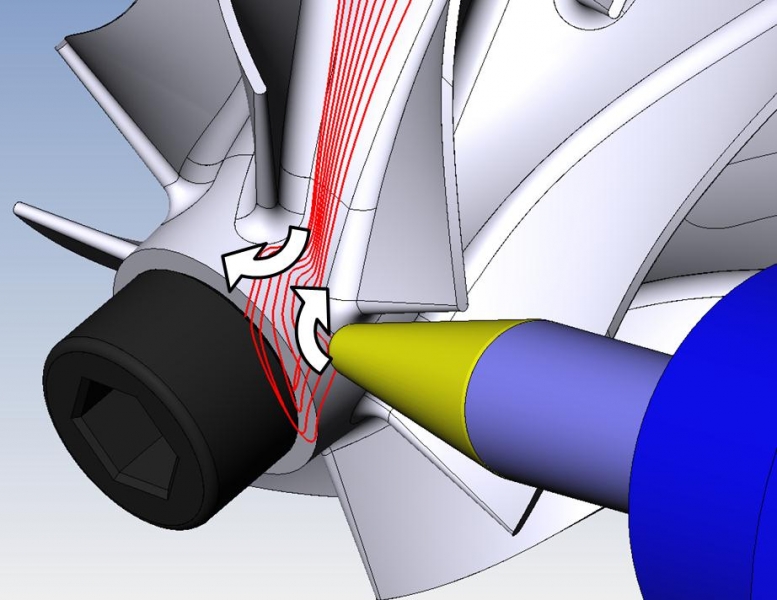

A többi új 5-tengelyes impeller-ciklus is továbbfejlesztésre került, széles skáláját biztosítva a beállításoknak ESPRIT 2012-ben. Ezek egyike például a single pass nagyolási stratégia, ami egy előnagyolást biztosít a lapátok közötti árokban, a teljes, geometria-követő nagyolást megelőzően. Az új roll around edges beállítás lehetővé teszi, hogy a szerszámpályát legördítsük tetszőleges élek mentén, biztosítva az egyes pályaszakaszok közötti átfedést. Az új spiral opció olyan spirál pályát készít, ami a két lapát közötti középvonaltól kifelé haladva végzi a megmunkálást, folyamatosan követve a geometria alakját.

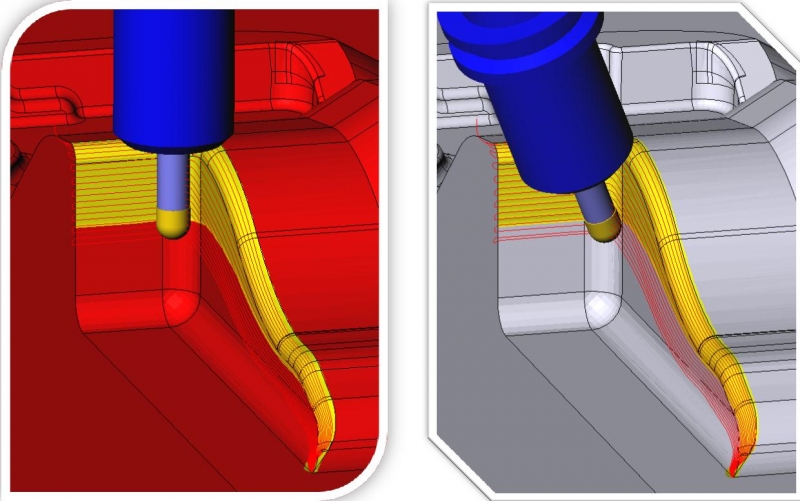

Ehhez hasonló előnyökkel járhat a number of blades és cut all blades opciók használata, ami új opciókat biztosít a megmunkálási prioritások felállítása közé, pl. olyan esetben, amikor egy-egy lapát keskenyebb, beremegésre hajlamos, így megmunkálása különös odafigyelést igényel. Minden 3-tengelyes FreeForm ciklus fejlesztésre került, új programozási pont-kiosztás algoritmust kaptak. Ezenfelül mind 3-tengelyes FreeForm ciklus rendelkezik autotilt (szükség esetén alkalmazott automatikus bedöntés) funkcióval, ami megkönnyíti a 3-5 tengelyes megmunkálások közötti átmenetet.

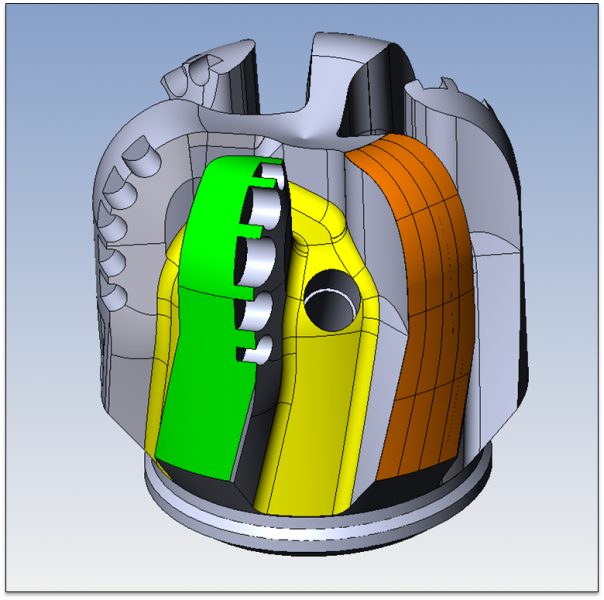

Az autotilt optimális olyan esetben, mikor egy rövidebb kinyúlású szerszámmal mélyebb üregben szeretnénk megmunkálásokat elvégezni. További fejlesztéseket kapott az ESPRIT már ismert felület-összefűző funkciója, aminek segítségével egy felületelemet tudunk létrehozni több különálló felületelem felhasználásával. Az új funkció az ESPRIT 2012-ben az a képesség, hogy összefűzés közben több nyitott felület bezárását is lehetővé tudjuk tenni.

Továbbfejlesztett megmunkálási ciklusok minden megmunkálás típusnál

Ajánlott az upgrade minden megmunkálási technológia esetén, mivel a fejlesztések érintik a hagyományos marási, esztergálási, eszterga-megmunkáló központ programozási és a huzalszikra-forgácsolási technológiákat is. Esztergálásnál, a park (parkolás) ciklus újra lett gondolva az ESPRIT 2012-ben, így ciklusban megadható opciók megfelelnek a legújabb szerszámgépek által támasztott követelményeknek is; a fej vagy revolverfej parkoltatása is megoldható.

További fejlesztés, ami lehetővé teszi a pakolás bármely tengely menti kivitelezését, felhasználva a négy lehetséges beállítás egyikét: nem parkoltatja a tengelyt; home pozícióba mozgatja a tengelyt, mintha szerszámcsere pozícióba állnánk; a szerszámot mozgatja adott pozícióba a programozási koordináta-rendszer szerint; tengelyt mozgat adott pozícióba a szerszámgép koordináta-rendszere szerint. Marásnál az ESPRIT 2012 továbbfejlesztett módszert kínál a geometriai elemek kezelésére kontúrmarásnál. Azon felül, hogy az éles sarkok mentén egy legördülést tud biztosítani, az esetlegesen szükséges pályaelemek átfedésének biztosításához a geometria elemek nyújtását is automatikusan elvégeztethetjük, ha a kívánt megmunkálás ezt megköveteli.

Huzalszikra forgácsolás esetén az építőelemek elemeinek nyújtása egyszerű beállításként megadható, így egyszerűsödik a nyílt kontúrok simításánál a ráfutás megadása, illetve huzalos esztergálásnál a ráállások és leállások definiálása. Ez egyben azt is jelenti, hogy nem szükséges a megmunkálási építőelemek geometriáját módosítani, megkönnyítve a programozási munkát. Az új dwell time (késleltetési idő) beállítás segítségével, ami minden kontúr műveletnél beállítható ESPRIT 2012-ben, megadható a nagyolást követően egy várakozási idő, ami biztosítja a huzal biztos befűzéséhez szükséges időtartamot a simítás előtt.

Az ESPRIT 2012 már elérhető, futtatható Microsoft Windows 7 és Microsoft Vista operációs rendszereken.
