SolidWorks: huszadik kiadás

A korábbi verziókhoz képest a SolidWorks 2012 számos előnyével hívja fel magára a figyelmet. Így például fejlesztésekkel az olyan területeken, mint a termékek összeállítása és megrajzolása, a beépített szimuláció, a termék költségeinek kiszámítása, a nyomvonaltervezés, a termékkel kapcsolatos képek és animációk létrehozása, valamint a termékadatok kezelése. Végső soron a terméket használó tervezői csapatok nap mint nap gyorsabb és hatékonyabb munkát végezhetnek.

Kétszáznál több új fejlesztés

A SolidWorks 2012 több mint kétszáz fejlesztése az innováció ösztönzését és a tervezőcsapat hatékonyságának növelését szolgálja. Az új funkciók többek között az alábbi műveleteket teszik lehetővé: a leggyakrabban használt tervezési funkciók automatizálása; a teljesítmény és a minőség javítása a tervezés zökkenőmentessé tétele érdekében; a termékfejlesztési folyamatok alapvető átalakítása a tervezés felgyorsítása végett; a csapatok közötti együttműködés és kommunikáció még szélesebb körű támogatása a kreativitás és a hatékonyság serkentése érdekében.

A SolidWorks 2012 fejlesztése során olyan terméket kívántak létrehozni, amellyel a felhasználóink hatékonyabbá, jövedelmezőbbé tehetik vállalkozásaikat – hangsúlyozza Austin O’Malley, a DS SolidWorks kutatás-fejlesztésért felelős ügyvezető alelnöke, és hozzáteszi: ez az általuk fejlesztett CAD szoftver huszadik kiadása, amelynek alapvető küldetése továbbra is ugyanaz, azaz az innováció üzleti sikerre váltása. A SolidWorks továbbra is kiemelten fontosnak tartja a felhasználók véleményét – ezt már Scott Maro, a Maro & Associates képviselője emeli ki. Meggyőződése szerint a cégnél a vezetők és a termékfejlesztő csapatok sokkal inkább lépést tartanak a felhasználók igényeivel, mint a többi vállalatnál.

A kutatás-fejlesztési csapatok mindig odafigyelnek a felhasználókra, célzott kérdéseket tesznek föl, és nemcsak a vállalaton belül, hanem a felhasználói konferenciákon is lehetővé teszik az alfatesztelést, ami nagyszerű lehetőség. Így a szoftverbe 90 százalékban olyan funkciók kerültek be, amelyeket a felhasználók is fontosnak tartottak, hiszen a SolidWorks továbbra is odafigyel a felhasználóira. A SolidWorks szoftver lehetővé teszi, hogy a mérnöki és a tervezői csapatok – lépések kiiktatásával – egyszerűsítsék tervezési folyamataikat, nagymértékben növelve azok használhatóságát és hatékonyságát.

Hatékonyabb tervezés automatizált funkciókkal

A következőkben áttekintjük, mely főbb területeken kínál a SolidWorks 2012 új, izgalmas lehetőségeket.

Ábrák Az új eszközökkel még pontosabb és mutatósabb ábrák készíthetők, ezáltal az ellenőrzés folyamata rövidebbé válik, és a terv részletei is könnyebben bemutathatók a felhasználóknak. A szoftver például automatikusan kiemeli a megváltozott méreteket, és a korábbi értékeket is feltünteti, ami nagyban megkönnyíti az ellenőrzést végző kollégák munkáját. A sorba rendezési funkciónak és a mágneses vonalaknak köszönhetően még könnyebb a buborékok rendezése és elhelyezése, így a felhasználóknak kevesebb időt kell az ábrák összehasonlításával, a részletek silabizálásával tölteniük.

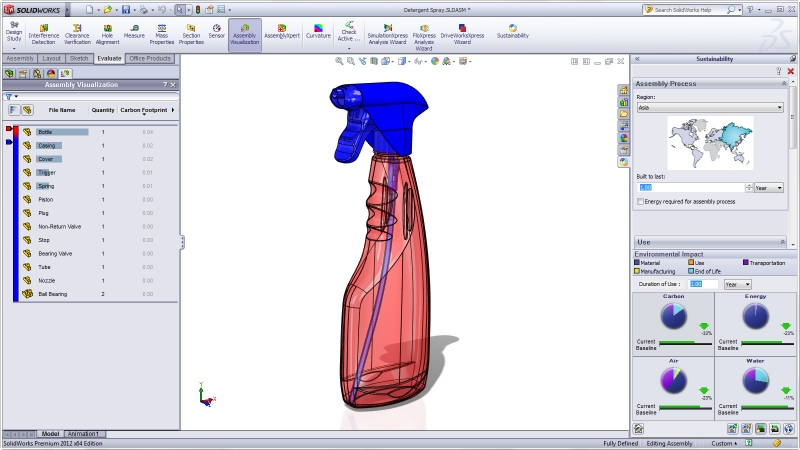

Fenntarthatóság A SolidWorks Sustainability új, nagy tudású felhasználói felületén a „mi van akkor, ha?” forgatókönyveknek köszönhetően a termékek viselkedésének még pontosabb modellezésére van lehetőség. A szoftver mind szélesebb körű támogatást nyújt a különleges, egyedi anyagok alkalmazásához. A felhasználók a folyamatokat is hatékonyan modellezhetik, többek között olyan paraméterek alkalmazásával, mint az újrahasznosított tartalom és a használat időtartama. Emellett a felhasználók azonnal, már a kibocsátásuk pillanatától hozzáférhetnek a SolidWorks Sustainability kiegészítőihez.

A SolidWorks 2012 használatával a tervezői munka gördülékeny és zökkenőmentes, így a termékek gyorsabban, kevesebb hibával készíthetők el. Ez például az alábbi funkcióknak köszönhető:

Komplex tervek részletes áttekintése A nagyméretű szerkezeti részegységek vagy az egyes összetevők azonnali megnyitása és áttekintése, lépésről lépésre való végigvezetéssel, részekre bontással és méréssel – nagy teljesítményű számítógép vagy a fájl speciális előkészítése nélkül.

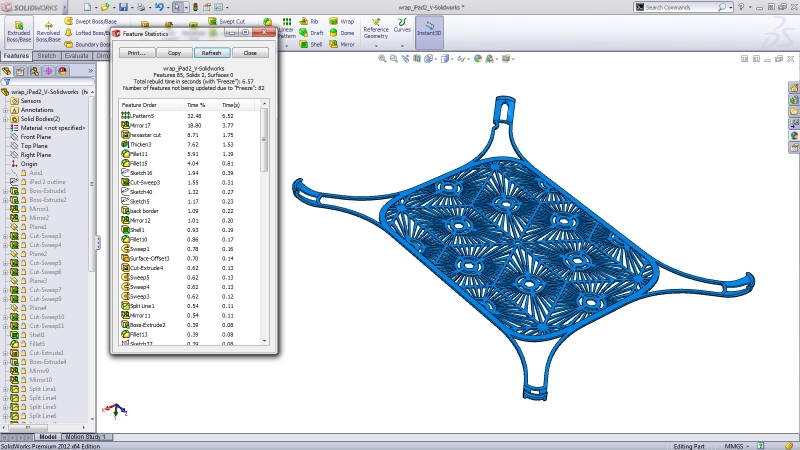

Alakzatfagyasztás A leállítási sáv fölötti alakzatok letiltása lehetővé teszi, hogy csakis azoknak az alakzatoknak az újragenerálását végezzük el, amelyeknél erre feltétlenül szükség van. Ily módon felgyorsíthatók az olyan összetett modellek tervezése, ahol az egyes alakzatok újragenerálására nincs szükség. Az alakzatok letiltása bármikor feloldható.

Egyenletszerkesztő A megújult egyenletszerkesztővel a felhasználók gyorsabban hozhatnak létre egyenleteket. A szoftverrel előállítható képletek könnyen, gyorsan áttekinthetők. Ezáltal a szoftver még nagyobb rugalmasságot és hatékonyságot eredményez.

A SolidWorks 2012 egyszerűbbé és hatékonyabbá teszi az átfogó termékfejlesztési folyamatokat – többek között a következőkben felsorolt eljárásokkal.

Egyszerűbb és hatékonyabb termékfejlesztés

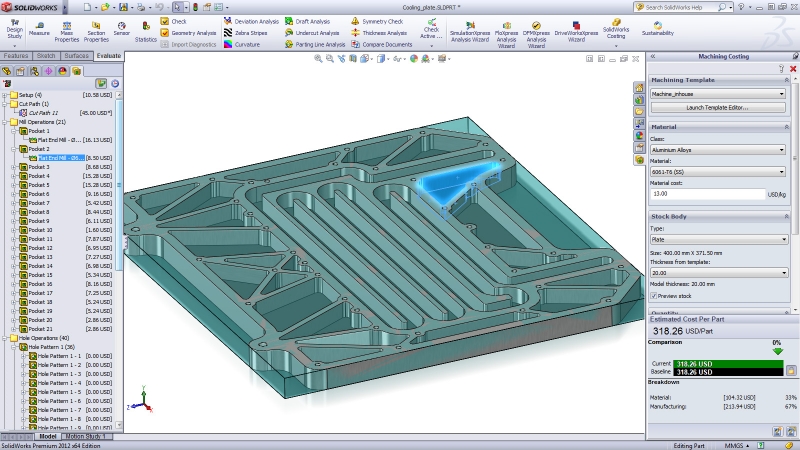

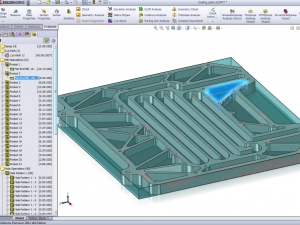

Gyártásiköltség-tervező Ez a rugalmas eszköz a fémlemezből készült és a gépesített alkatrészek gyártási költségének kiszámítását teszi automatikussá. A tervezési folyamat során a tervező végig nyomon követheti a termék becsült költségét, így megalapozottabb tervezői döntéseket hozhat. A funkció azonnali, a legfrissebb információkon alapuló gyártásiköltség-becslést tesz lehetővé, amelyet a tervezők különféle forgatókönyvek szerint végezhetnek.

Fémlemezzel való munka Fémlemezből készült alkatrészek tervezése, valamint az ügyfél által biztosított 3D-s alkatrésztervek fémlemezre konvertálása olyan új eszközökkel, amelyek a fémlemezzel való munka egyedi sajátosságait is figyelembe veszik – lehetővé teszik például a szélek karimájának precíz beállítását, a legmagasabb ponthoz képesti megtámasztási körülmények figyelembe vételét. A tervek automatikusan síkba konvertálhatók, és elláthatók a gyártáshoz szükséges dokumentációval, valamint CNC és más gyártóberendezéshez való exportálásra is van lehetőség.

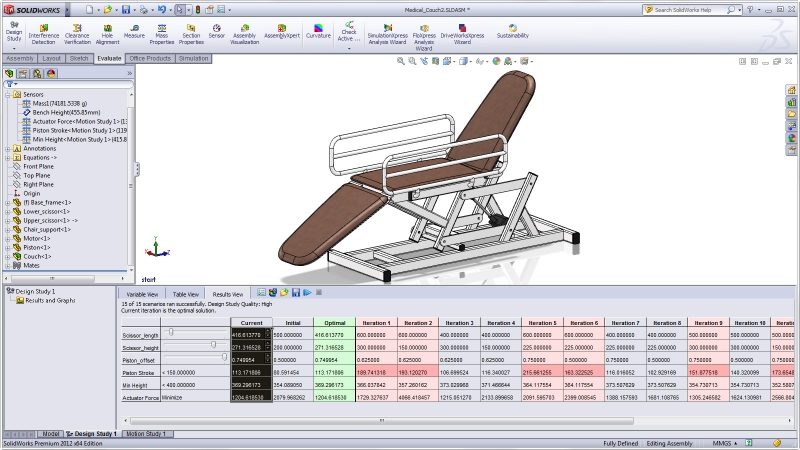

Szimuláció Továbbfejlesztették a SolidWorks Simulation mozgásoptimalizációs funkcióit, így a szoftver az érzékelők kialakítása, valamint a gépek komplex és időigényes jellemzőinek – például a motor mérete, a csapágyak terhelése és a futási tartomány – megtervezése során automatikusan a mozgástanulmányokra támaszkodik. A kész terveket a felhasználók pillanatok alatt optimalizálhatják; elég módosítaniuk a bevitt adatokat, és máris megtekinthetik a változásokat, a korlátozásokhoz vagy a célkitűzésekhez viszonyítva egyaránt.

Mivel a gyártási folyamatok egyre inkább nemzetközivé válnak, a különböző tervezői csapatok együttműködése fontosabb, mint valaha. A SolidWorks 2012 többféle együttműködést segítő funkciót kínál.

Tervezői csapatok együttműködése

Integrált keresés, testre szabás és még szélesebb körű támogatás a SolidWorks Enterprise PDM szoftverrel Ez a Windows Intéző alkalmazásba integrált program teljes értékű keresőeszköz, amellyel a tervezők egyben kedvenc kereséseiket is elérhetik. A kívánt információk gyorsabb elérése érdekében a felhasználóknak a Windows Explorer felhasználói felület testre szabására is van lehetőségük. A SolidWorks Enterprise PDM emellett az Office 2010 rendszert, valamint az x64 webes klienst is támogatja.

Valósághű élmény a 3DVIA Composer funkcióval A tervezők a még élethűbb megjelenítés érdekében a létrehozott 3D-s ábrák több jellemzőjét módosíthatják. Például egyszerűen és precízen állíthatnak be alkatrészenkénti vagy textúraalapú árnyékolást, illetve a 2D-s panelek árnyékolását. A hangsúlyos területek kiemelése érdekében ragyogáseffektust is előírhatnak a kép egyes részein.
