Ötlettől a megvalósulásig

A SolidWorks 2011-es mérnöki és dokumentációs eszközök élő bemutatója előtt az alábbiak néhány újdonságról adnak első kézből tájékoztatót. Az ismét több mint 200 újítás és fejlesztés néhány részletét emeltük ki, ezeken kívül azonban továbbfejlesztették még például a vázszerkezetek megoldásait, a cső- és kábeltervezést, a lemez- és felületmodellezést, valamint a termékbemutatást az úgynevezett átjáró-bejáró funkcióval. A hatékonyság növelésére az újdonságok mellett a már meglévő korábbi funkciókat is továbbfejlesztik, átalakítják kizárólag a használhatóság és a még jobban célravezető munka érdekében.

Ha a mérnök szeretné valóra váltani ötleteit, teljes biztonsággal megteheti a SolidWorks által biztosított szoftverekkel, illetve szakipari modulokkal. A SolidWorks mára a legfejlettebb tervezői és dokumentációs eszközöket kínálja a felhasználók számára. A tervezői szoftveres alkalmazások a SolidWorks esetében ma már nemcsak a kifejezetten 3D-s tervezést fedik le, hanem az olyan kapcsolódó eszközöket, amelyekkel a felhasználók megkönnyíthetik az egymással és a megbízókkal történő kommunikációt, az adatkezelést és biztonságos tárolást, a verziókezelést, a módosítást, illetve a teljes szimulációt a virtuális tesztelés és a prototípus-vizsgálat esetében.

Tervezési megoldások

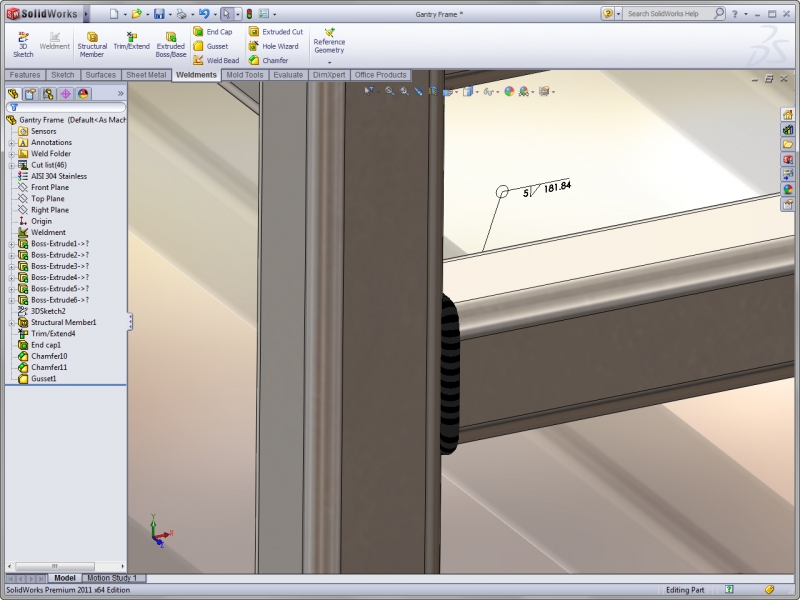

A SolidWorks 2011 legfontosabb újdonságai között találhatók a továbbfejlesztett és egyszerűbb hegesztési funkciók. Az új hegesztési eszközök automatizálják és egyszerűsítik a hegesztések elhelyezését és dokumentálását, ezáltal nagyobb pontosságot tesznek lehetővé. A Smart Weld eszköz segítséget nyújt a varratútvonalak kiválasztásában, és feliratozott szimbólumként jeleníti meg a varratokat a jó láthatóság érdekében. A továbbfejlesztett varratkezelési funkciók használatával meghatározható az egyes részeken használni kívánt hegesztések típusa.  A hegesztési táblázatok automatikusan magukban foglalják a hegesztések számára, hosszára és típusára vonatkozó adatokat, így részletes információkkal szolgálnak a költségelemzéshez és az ajánlatadáshoz.

A korábbi fejlesztésekben bemutatott vázszerkezet- és lemeztervező funkciók kombinálásával minden eddiginél gyorsabb tervezés érhető el. Egy tervezés során általában kritikus részfeladat a módosítások. A SolidWorks képes például a gyártási költségeket is azonnal csökkentő módosítások és műveletek könnyedén történő elvégzésére. Például egy prizmatikus gépalkatrész, egység, amelyet korábban egy alkatrészként forgácsolási gyártástechnológiával képzelt el a tervező, könnyedén átalakítható egyszerű sík- vagy bonyolultabb hajlított lemezekből hegesztett szerkezetté.

Természetesen minden 3D-s modell esetében lehetőség van az úgynevezett közvetlen modellezésre. Ez a fajta direkt modellezési eljárás a más formátumokban kapott fájlok közvetlen és azonnali módosítását teszi lehetővé, nincs szükség előzetesen paraméterekre, méretekre az alakzatok vagy formák változtatásához. Nagy előny, hogy bármilyen módosítás időrendje, lépései később is meghatározhatók, megállapítható mi volt a kiinduló és a végállapot, illetve melyek voltak a köztes lépések.

Gyártási rajzdokumentáció

Lényeges a gyártási rajzok gyorsabb és könnyebb elkészítését célzó fejlesztés. A SolidWorks lehetőséget teremt arra, hogy egyszerűen hozzunk létre letisztult, professzionális rajzokat anélkül, hogy időt és erőfeszítést kellene pazarolni a kézi méretezésre. Automatikusan beigazítható, eltolható vagy középre helyezhető valamennyi méret egyetlen kattintással, átfedések nélkül. Az olyan beépített funkciók, mint a szabványellenőrzés figyeli a rajzokon lévő jelöléseket és stílusokat, hogy mindig a megfelelő formátumban és helyesen kerüljenek gyártásba.

Már a 3D-s környezetben megadható és ellenőrizhető, hogy minden gyártási méretinformáció (felületi és geometriai tűrés) szerepel-e az alkatrészen, és ezek hiánya színjelekkel hatékonyan kimutatható.  A modellezési környezetben megadott méretek is tűrésezhetők, amely méretek megjelennek a gyártási rajzokon, illetve a méretek mellett a tűrések értékei is mindkét irányban asszociatívan változtathatók. A tűrésezett méretek vizsgálatára tűrésanalízist alkalmazhatunk, vizsgálhatjuk a halmozott tűrések esetében a legjobb és legrosszabb eseteket.

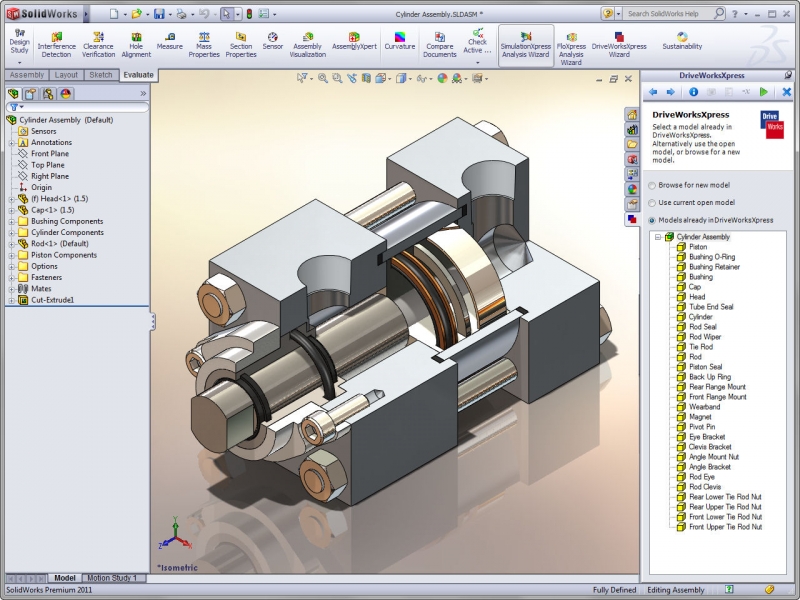

Ha olyan gépegységekről, termékekről van szó, amelyek funkciója azonos, de teljesítményükben különböznek, tehát például egy termékcsalád egyes darabjairól van szó, a SolidWorks segítségével gyorsan kialakítható egy szabályrendszer, amely alapján rendkívül gyorsan újabb és újabb teljesítményű és felszereltségű termékek állíthatók elő. A SolidWorks e funkciója DriveWorks néven található a rendszerben.

Termékek, gyártmányok vizsgálata

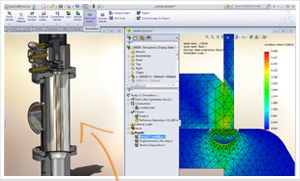

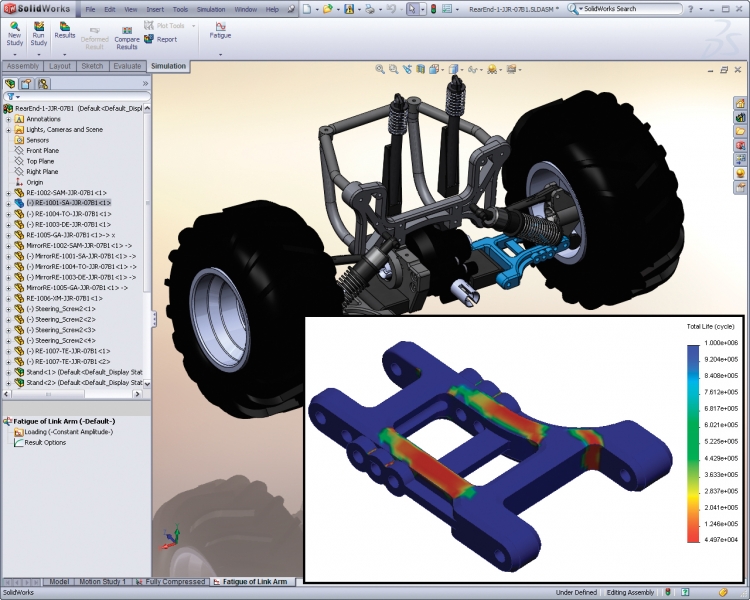

Nemcsak tervezési funkciókkal bővült a 2011-es SolidWorks: a termékek, virtuális prototípusok vizsgálati lehetőségei is fejlesztéseken estek át. Az egyik fejlesztés szintén a gyorsabb munka, a rövidebb válaszidő érdekében a síkra egyszerűsíthető szilárdsági és hőtani terhelések vizsgálata. Az olyan alkatrészek vagy szerkezetek esetében, amelyek lemezekből, vékonyfalú elemekből állnak, sokkal hatékonyabban elvégezhetők a terhelési vizsgálatok, ha nem a teljes szerkezetet nézzük, hanem egy vagy több kiválasztott síkban végzünk analízist.

A vizsgálatok fejlesztésének másik frontja az egyre jobban terjedő áramlási analízisekre vonatkozik.  Az elektronikai és elektromos berendezések tervezése részben – áramlási vizsgálatokkal is támogatható – gépészeti jellegű feladat. Az ilyen berendezések egyik fő problémája a disszipáció.

A megfelelő teljesítmény és működés érdekében a tervezésnél gondoskodni kell az optimális szellőztetésről, illetve a szellőztetést befolyásoló tényezőket úgy kell figyelembe venni, hogy a termék továbbra is alacsony költséggel gyártható és üzemeltethető legyen. Több okból nem mindegy, hogy egy elektromos berendezés esetében használunk-e hűtőventilátort, illetve hogy hányat.

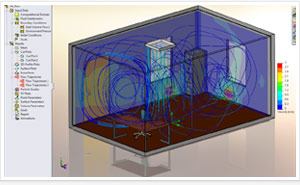

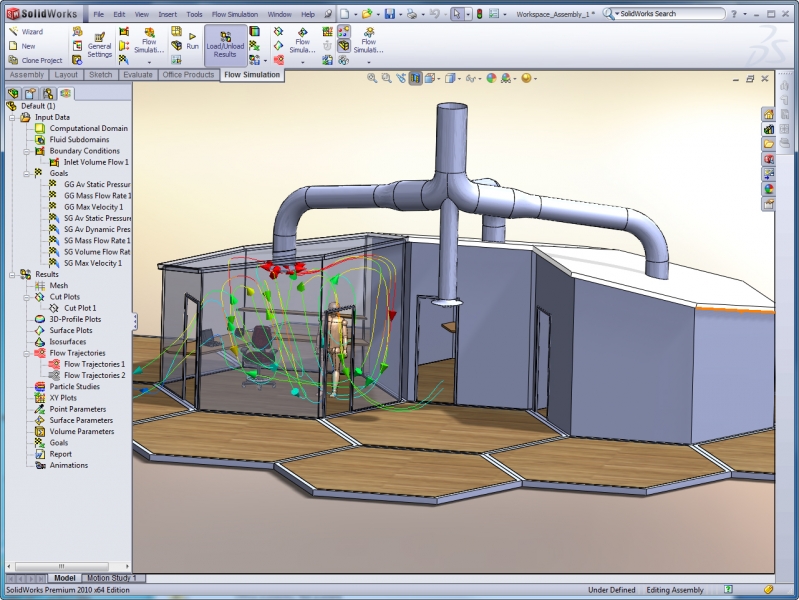

A SolidWorks Flow Simulation segítségével könnyen vizsgálhatók az ilyen problémák. A FlowSimulation további fejlesztése az új HVAC modul, amely épületekben, belső terekben a fűtés, szellőzés és légkondicionálás jelentette kihívásokra ad megoldást. Az ilyen vizsgálatok egyre inkább a kötelező energiahatékonyság elérésére hivatottak. Néhány egyszerű lépéssel szimulálható egy épület, szoba vagy tér fűtése és hűtése. Kiértékelhető a ventilátorok és építőanyagok hatásai, és optimalizálható a komfortszint.

Fenntartható tervezés és adatkezelés

Az energiatakarékos termékek tervezéséhez a mérnököknek egyre fontosabb lesz a gyártmányok környezetre gyakorolt hatásának vizsgálatára alkalmas eszköz. A vásárlók a környezetvédelem szempontjából fenntartható termékek iránti igénye rohamosan nő. A SolidWorks Sustainability szoftver használatával környezetbarát eljárások építhetők be a termékfejlesztési folyamatokba. Az egyszerű, részletes életciklus-elemzés átfogó képet ad a termék ökológiai lábnyomáról a gyártás pillanatától az élettartama végéig. Ez az információ pedig segíti a környezeti szempontokat is figyelembe vevő döntések meghozatalát az anyagokkal, a beszerzéssel, a gyártási eljárásokkal és a hulladékkezeléssel kapcsolatban.

A SolidWorks az adatkezelés területén is kínál eszközöket, amelyek közül az EPDM adja a legátfogóbb megoldást.  Szabadon és biztonságosan megoszthatók az információk, akár egy irodai tervezőcsoportról beszélünk, akár egy másik kontinensen található csapat koordinálása a cél. A jobb együttműködés ajtót nyit a magasabb szintű innováció, a jobb minőség és az alacsonyabb költségek előtt.  A rugalmasan méretezhető adattár (Vault), az automatizált munkafolyamatok, a vállalati integráció, valamint a rajzok, modellek, anyagjegyzékek, marketingspecifikációk, képek, e-mailek, ajánlatok stb. támogatása lehetővé teszi a műszaki és nem műszaki munkatársak, partnerek, szállítók és az ügyfelek bevonását a termékfejlesztésbe és a kommunikációba.

A műszaki dokumentáció szolgálatában

A műszaki dokumentálás nem kizárólag a gyártási rajzokból áll. Egy termékhez mellékelni kell valamilyen leírást, karbantartási, szerelési dokumentációt. A SolidWorks egy hasznos eszközével gyorsan és egyszerűen készíthetők különféle műszaki dokumentumok akár nyomtatott, akár interaktív formában, közvetlenül írásvédett CAD-modellekből dolgozva.

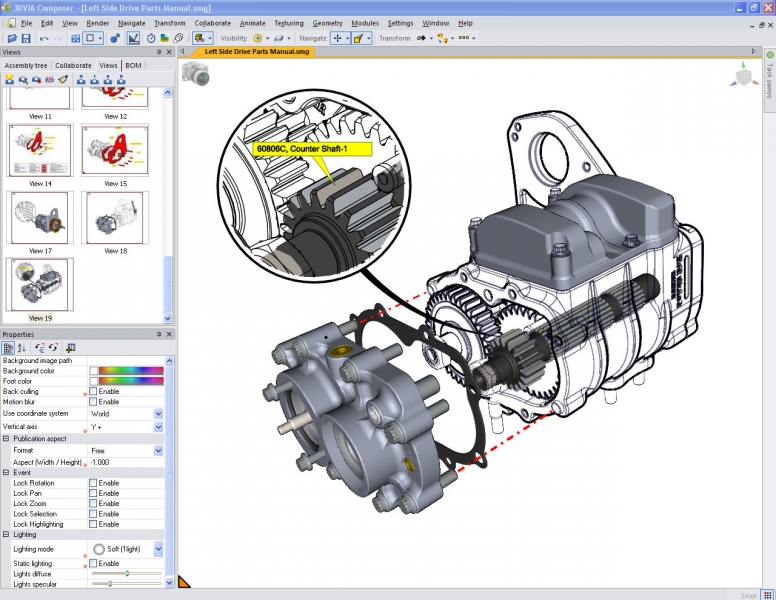

Ehhez nem feltétlenül szükséges mérnöki tudás, így a mérnökök helyett műszaki dokumentációt készítő munkatársak vagy marketingszakemberek egyszerűen készíthetnek a 3DVIA Composer segítségével termékkézikönyveket, marketinganyagokat, műszaki illusztrációkat, alkatrészekkel kapcsolatos útmutatásokat, oktatási termékanimációkat stb. A szoftverrel először nyílik lehetőség arra, hogy a dokumentáció ne csupán a megvalósulás után, hanem a terméktervezéssel párhuzamosan készüljön – miközben a tervezőmérnökök a tervezésre összpontosíthatnak. Ennek eredményeként csökkenthető a megtervezett termék végső átadási ideje, illetve a piacra kerülési idő.
