Pneumatikus biztonság

Annak érdekében, hogy megfeleljen a szabványi előírásnak, a standard változatot ki kellett egészíteni a szelep állapotát ellenőrző rendszerrel.

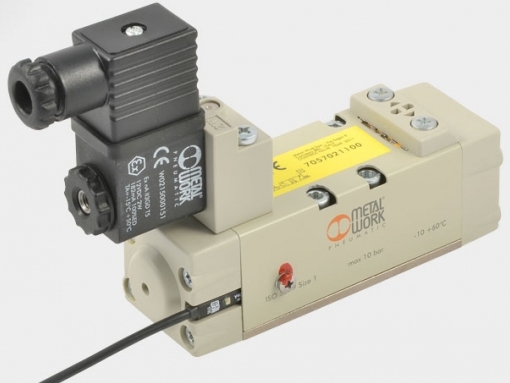

ISO 5599/1 biztonsági szelep – Safe Air biztonsági széria Ez a rendszer biztosítja a visszacsatolást a vezérlőelektronika felé, hogy a szelepváltás a kiadott rendelkezőjelnek megfelelően valóban meg is történt. Az ISO 5599/1 szelep 5/2-es monostabil szelep, amelynél a kitérítés elektromágnes erejével, az alaphelyzet-állítás rugóerővel történik. A visszacsatoló rendszer mindkét működtetőelem esetleges hibáját jelzi, vagyis ha bármely okból a mágnes nem mozdítja el a tolattyút a megfelelő mértékig, vagy a rugó nem váltja a szelepet alaphelyzetbe, egyaránt elmarad a visszacsatoló jel.

A tolattyú helyzetét Hall-szenzor érzékeli. Alaphelyzetben, vagyis ha a szelep kikapcsolt állapotban van, a Hall-szenzor jelet ad, ellenben ha a szelep meghúzott állapotba kerül, nincs jeladás. A meghibásodás kockázatának és a karbantartási, üzemben tartási költségek csökkentésére ezek a szelepek monostabil kivitelűek és standard Hall-szenzorokat alkalmaznak, amelyek lehetnek 2,5 m hosszú, háromeres kábellel szerelt, standard vagy Atex kivitelűek, illetve M8-as csatlakozós kivitelűek és 300 mm hosszú csatlakozóvezetékkel szereltek. Az ISO 5599/1 sorozat három méretben áll rendelkezésre, megfelel az ISO/EN 13849 2. kategóriának, és alkalmas PL=c szintű biztonsági körök létrehozására.

Dupla ISO5599/1 biztonsági szelep – Safe Air biztonsági széria A magasabb PL szint iránti igény teljesítésére kifejlesztettek egy kétcsatornás változatot is. Ez az ISO 5599/1 szelep megkettőzését jelenti oly módon, hogy a szelepek 2-es csatornáját párhuzamosan, 4-es csatornáját pedig pneumatikusan sorosan kapcsolják. Így a dupla Safe Air rendszerben nyomáskiadás csak mindkét szelep egyidejű sikeres kapcsolása révén alakul ki, míg nyomásmentesítéshez bármely szelep kikapcsolt állapota elegendő. Természetesen itt is rendelkezésre áll a tolattyúhelyzet Hall-szenzoros visszacsatolása. A kettőzött Safe Air ISO 5599/1 sorozat szintén három méretben létezik, megfelel az ISO/EN 13849 4. kategóriának és alkalmas PL=e szintű biztonsági kör létrehozására.
