Precíziós folyadékadagolás

Az orvosi eszközök összeszerelése gyakran kihívást jelent, hiszen a folyamat minden egyes lépése pontos szabályozást igényel - igaz ez például arra az esetre is, ahogyan a ragasztóanyagokat, RTV szilikonokat, epoxigyantákat és más folyadékokat felviszik az egyes elemek összekapcsolásához, tömítéséhez vagy feltöltéséhez.

Számos vállalat még mindig adagolófejes tartályt, kézi fecskendőt és más hasonló eszközöket használ, amelyek csak minimális szabályozásra adnak teret. Miközben a manuális felvitelre alkalmazott eszközök egyes folyamatokban elfogadható eredményeket hoznak, de végeredményben mégis a kezelőszemélyzet határozza meg a felvitt anyagmennyiséget.

Pontos és megismételhető mennyiség

A precíziós adagolórendszerek alternatív felviteli módszert kínálnak, amelynek segítségével tulajdonképpen bármely, az orvosi eszközökben használt anyagot egyszerű felvinni, mégpedig pontos és megismételhető mennyiségekben. A megfelelő berendezés a ragasztók felvitelét pontossá és kényelmessé teszi - egyszerűen csak be kell állítani, és akár meg is feledkezhetünk róla, nem kell amiatt aggódni, hogy mindenki más és más mennyiséget visz fel. Az adagolóeszközök mindezt szabályozott légnyomás és precíziós időzítők segítségével érik el, azaz meghatározzák az egyes alkatrészekre felvitt folyadék mennyiségét.

Ezzel kizárható az emberi tényező a folyamatból, tehát mindig és minden elemre ugyanaz a mennyiség kerül. Az adagolandó anyag egy eldobható fecskendőben van. A felvitt mennyiséget egyszerre határozza meg a légnyomás, az adagolási idő és az adagolótű átmérője. Általánosságban véve a sűrűbb folyadékok és vastagabb rétegek jelentősebb nyomást, hosszabb adagolási időt és nagyobb átmérőjű adagolótűt igényelnek. A hígabb anyagokhoz és vékonyabb rétegekhez alacsonyabb nyomás, rövidebb idők és kisebb átmérőjű adagolótűk tartoznak. A teljesen azonos folyadékadagok, esetleg a lyukak feltöltéséhez az állandó anyagmennyiség úgy jön létre, hogy a felhasználó beállítja a légnyomást a kívánt áramlási sebesség eléréséhez, aztán pedig a digitális időzítőn beszabályozza a rétegvastagságot.

Az adagolási idő - a rétegvastagság szabályozásának a legegyszerűbb és legpontosabb eszköze - 0,1, 0,01, 0,001 vagy 0,0001 másodperces lépésekben állítható a felvitt anyag precíziós szabályozása érdekében. A folyadék felviteléhez a kezelőszemélyzet a fecskendőt a tollhoz hasonlóan tartja kézben, az adott helyre igazítja az adagolótűt, majd megnyomja az elektromos lábpedált az adagolási ciklus beindításához, így elkészül az első folyadékadag. Ezzel azonos felvitelhez a kezelőszemélyzetnek egyszerűen még egyszer meg kell nyomnia a lábpedált. Ha egységes csíkokra vagy cseppekre van szükség, az időzítőt le kell kapcsolni, és a lábpedál lenyomásával, majd felengedésével az adagolási ciklus elindítható, illetve leállítható.

Az elemek minősége döntő

A folyadékfelvitel pontossága az adagolóval használt eldobható fecskendők, a dugattyúk és az adagolótűk minőségétől is függ. Az alábbi jellemzőket érdemes keresni a felhasznált elemek tekintetében:

Olyan kiváló minőségű fecskendők, amelyeket „sorja” nélkül öntöttek, hogy az ne tömítse el a kiömlőnyílást, és ne okozzon ezzel különbségeket a felvitt mennyiségekben.

A dugattyú legyen mentes az egyenetlenségektől, és pontosan illeszkedjen a fecskendőtartályba. A pontos illesztés biztosítja a változatlan anyagmennyiséget, illetve minimalizálja a folyadékfelhasználást.

Az adagolótűk döntő jelentősséggel bírnak a változatlan felvitel szempontjából. A csatlakozófejeken se legyen az anyagáramlást akadályozó sorja vagy hulladék, illetve a sorják és egyenetlenségek hiánya legyen jellemző az adagolótűkre is, hiszen azok befolyásolnák a felvitt réteg méretét.

Az összes elem rendelkezzen gépileg nyomtatott címkével, ahol cikkszám és tételszám segíti a folyamatbiztonságot és a visszakereshetőséget.

Automatikusan adagol

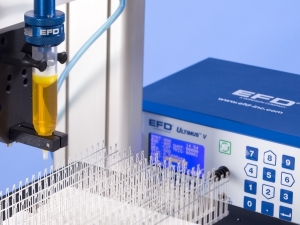

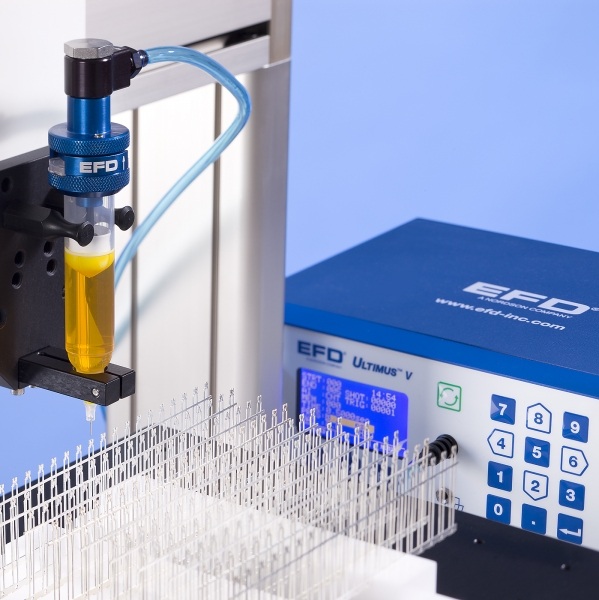

Az EFD cég Ultimus V precíziós folyadékadagoló rendszerét saját fejlesztésű elektronikus levegőszabályozóval látták el, így valamennyi adagolási paraméter - ideértve az időt, a nyomást és a vákuumot - elektronikusan kontrollálható, kivételes pontosságot, ismételhetőséget és folyamatirányítást téve lehetővé. A diszpenzer használata során az első lépés a folyadékgörbe meghatározása és a viszkozitási profil változásának nyomon követése az idő függvényében. Számos esetben ezek az adatok a folyadék gyártójánál hozzáférhetők, egyébként „házilag” kell megfigyelni és kiszámítani ezeket.

Amikor a folyadék görbéje rendelkezésre áll, az Ultimus V intuitív menürendszere segítségével be tudjuk állítani az idő, a nyomás és a vákuum paramétereit, amelyek hozzáilleszthetők a készülék memóriájában tárolt viszkozitási intervallumokhoz. Ez közvetlenül is elvégezhető a berendezés előlapján található érintőpad segítségével, de az Ultimus V programozható az EFD felhasználói interfész szoftvere, egy RS 232 csatlakozó és egy számítógép vagy PLC segítségével, illetve más, ipari standard RS 232C protokollt használó interfészrendszeren keresztül is.

Összefoglalóan elmondható, hogy a precíziós folyadékadagolók az orvosieszköz-gyártók számára költséghatékony és könnyen megvalósítható módját jelentik az asztali összeszerelési folyamatok esetében előforduló eltérések mérséklésének. A jó minőségű fecskendők és adagolótűk együtt fokozzák a folyamatok szabályozottságát és növelik a termelékenységet a legkülönfélébb összeszerelési folyamatokban, továbbá rugalmasságot biztosítanak egy sor különböző anyag és viszkozitási jellemző kezelésében.
