Új technológiák fejlett tulajdonságokért

A vezérlőt, monitort és érzékelőfejet tartalmazó LJ-G5000 2D lézeres profilmérő gyorsabb méréseket tesz lehetővé a gyártósorokon. Ugyanazon vezérlőre történő két fej csatlakoztatásával az elkészített profilon nyolc egyidejű mérésre van lehetőség, mégpedig a hagyományos szenzorokhoz képest 300-szoros dinamikatartománnyal. Az LJ-G5000 mind gyenge visszaverési képességű (gumi), mind fokozott reflexiós (fém) tárgyak esetén stabil profilmérést tesz lehetővé.

Megbízható eszköz új alkalmazásokhoz

A Quatro rendszer segítségével egyidejűleg több számítási folyamat (érzékelés, profilalkotás, mérés és kijelzés) elvégezhető. Az új processzorral támogatott folyamat 3,8 ms mintavételi sebességet, így gyártósori alkalmazást tesz lehetővé. Az LJ-G5000 számos ellenőrző funkciója többek között a magasság, a szélesség, a szögek, a keresztmetszetek és a részterületek eltéréseinek mérését is el tudja végezni. A cél mozgását az ellenőrző ablak automatikusan követi. Nem befolyásolják a szín- és fényviszonyok, ami a vonallézerekhez és más szenzorokhoz képest a termék igazi előnyét jelenti.

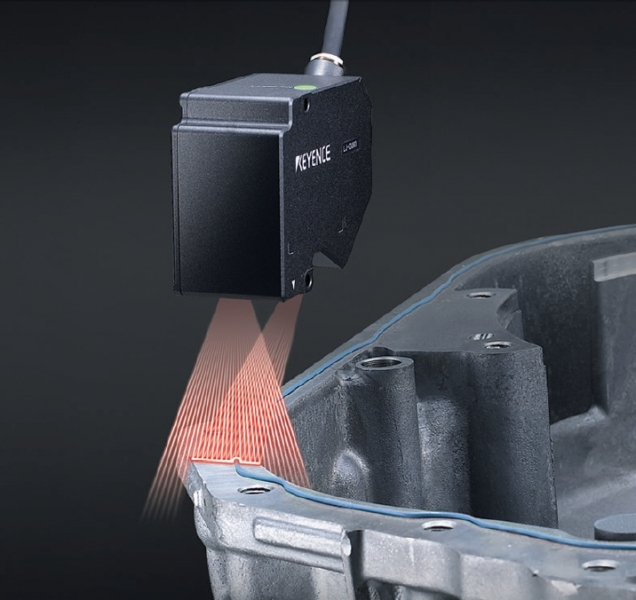

Az LJ-G5000 a korábban lehetetlennek számító alkalmazásokhoz jelent megbízható megoldást: tömítőperemek, tömítési, extrudálási, hegesztési műveletek mérése; lekerekített felületeket és a több visszaverődési szöget tartalmazó objektumterületek vizsgálata; karosszéria összeállításának pontossági ellenőrzése. Az E3 CMOS szenzor a hagyományos CMOS érzékelőkhöz képest továbbfejlesztett technológiának számít. Az LJ-G5000 a háromszögelés elvét alkalmazza. A mátrixban tükröződő fény helyzetétől függően érzékeli a pont magasságát. A sugarat egy lencse állítja elő. A termék hosszú élettartama fontos tényező, ennek érdekében az érzékelőfej nem tartalmaz mozgó alkatrészeket.

Korrigál, akár az emberi szem

Ha egy hengeres tárgy reflexióját vizsgáljuk, akkor a fénytörés az objektum fedőlapján sokkal erősebb, mint a peremeken. A hagyományos (CCD vagy CMOS) érzékelő nem talál elfogadható kompromisszumot a tárgy középső részét és a széleit tekintve. Ha az objektum tetejéről érkezett fénymennyiségre állítjuk be az eszközt, a széleken nem lesz elegendő a fényvisszaverődés, azonban ha a szélekre állítjuk be a fényerősséget, akkor az objektum tetejéről túl erős visszaverődést kapunk (mátrix színtelítettsége). A hagyományos CCD vagy CMOS szenzornál a dinamikus tartomány (egy túl sötétnek és egy túl világosnak érzékelt pont közti kimutatási tartomány) túl kicsi.

A hagyományos szenzorok tipikusan átlagolják a méréseket, így kompenzálják a stabilitás hiányát. Ez kevésbé megbízható, ráadásul a technika 15-ször hosszabb mintavételi időt igényel. Az E3 CMOS (enhanced eye emulation CMOS) technológia az emberi szem korrekciós képességét veszi át. A túl sötét vagy túl világos területek ellenére tökéletes a profil digitális rekonstrukciója, így a stabilitás és a mérési lehetőségek száma is megnövekedett. Az E3 CMOS teljesítményét az MFL funkció növeli, amely a CMOS érzékenységét, a lézer intenzitását és a CMOS expozíciós idejét (sötétebb cél esetén hosszabb expozíció és fordítva) szabályozza.

Az MFL funkció az objektum típusától (műanyag, gumi, fém) és színétől függetlenül biztosítja a mérési stabilitást. A versenytársak által használt szférikus lencsékkel ellentétben az Ernostar 2D technológia négy nagy pontosságú hengeres lencse szuperpozícióján alapul. Ez csökkenti az aberrációkból fakadó torzulást. A tökéletes fókusz mindkét irányban nagy pontosságú képminőséget eredményez a CCD-n. A felhasználóbarát felület egyszerű és gyors programozást tesz lehetővé még tapasztalatlan felhasználó számára is. Számos interfészopció lehetséges, így digitális I/O, RS 232, USB és Ethernet.
