A repülőgépipari, energetikai, valamint az öntőforma- és szerszámgyártási ágazatokban a profilmarási műveleteket ritkán végzik ideális körülmények között. Az alkatrészeken gyakran találhatók mély üregek és vékony falak, amelyek nagy szerszámkinyúlást és gyakori megszakításokat igényelnek, miközben az anyagok magas hőmérsékletet generálnak, akár önkeményedhetnek is, és folyamatosan olyan forgácsokat hoznak létre, amelyeket nehéz kezelni. Ilyen körülmények között a probléma túlmutat a szerszám éltartamán, és a folyamat további alakulását is érinti.
A forgácsterhelés, a rezgés és a lapkastabilitás kis mértékű változásai összeadódnak, és kiszámíthatatlanságot eredményeznek. A kezelők bizalmának megrendülésével a megmunkáló csapatok óvatosan reagálnak, enyhítik a forgácsolási paramétereket vagy korlátozzák a felügyelet nélküli üzemelést a munkadarab védelme érdekében. Ez csökkentett lapkakihasználtságot és csökkentett hatékonyságot eredményez.
A stabilitási kihívás
A profilmarás rendkívül dinamikus forgácsolási körülményeket teremt, mivel a szerszám egy összetett geometrián halad át. A titán zsebek gyakran ötvözik a nagy kinyúlást a rugalmas falakkal, ami fokozza a rezgést az egész rendszerben. A HRSA-k esetében, például az Inconelnél, a hő a forgácsolóélen koncentrálódik, ami felgyorsítja a kopást és növeli a meghibásodás kockázatát. A rozsdamentes és duplex acélfajták olyan szilárdsági és forgácsképződési kihívásokat jelentenek, amelyek a fogásban töltött ciklus során a lapkát és a marótestet egyaránt terhelik.
Ilyen körülmények között a szerszámrendszerben fellépő legkisebb eltérés is megzavarhatja a forgácsolást. Ez annak köszönhető, hogy az instabilitási útvonalnak a lapkainterfésznél futnak össze, ahol a befogás változásai és a hőterhelés a forgácsvastagság eltéréseiben, valamint a fogazat egyenetlen kopásképében nyilvánulnak meg.
A lapkák mikromozgása az egyik legmeghatározóbb tényező. A lapkafészeknél jelentkező legkisebb elmozdulás is megváltoztatja a forgács vastagságát és az él terhelését, ami a kopás egyensúlyának felborulásához vezet. Az egyensúlyvesztés fokozódásával csökken a kiszámíthatóság, és nő a gyors élmeghibásodás kockázata. A folyamat feletti irányítás fenntartásáért a kopásnak következetesen és kiszámíthatóan kell kialakulni, hogy a szerszámcserét előre lehessen tervezni, és ne a váratlan leállások tegyék szükségessé.
A forgácsolóerő kiegyensúlyozása
Az erő irányának és eloszlásának szabályozása alapvető fontosságú a profilmarás stabilitása szempontjából. A túlzott radiális erők növelik a rezgéseket, ezért a folyamatstabilitás fenntartásához – változó fogásviszonyok mellett – alapvető fontosságú a marótesten belüli erőeloszlás szabályozása.
A szerszámgeometria kulcsfontosságú. Az axiális és radiális geometriai kialakítások kombinálása hozzájárul a rezgések csökkentéséhez azáltal, hogy mérsékli a radiális terhelést, miközben megőrzi az élbiztonságot, különösen titán és rozsdamentes acél megmunkálásakor, ahol az agresszív fogásviszonyok gyorsan instabillá tehetik a forgácsolási folyamatot.
A nagy előtolási stratégia alkalmazása szintén jelentőséggel bír. Számos profilmegmunkálási művelet során az axiális fogásmélység csökkentése, körlapkákkal kombinálva, lehetővé teszi a radiális forgácsolóerők mérséklését, miközben az előtolási sebesség növelhető, ami kedvezően hat az anyagleválasztási teljesítményre. Ez különösen hatékony üregmarásnál és nagy kinyúlású megmunkálásoknál, ahol gyakran nagyobb jelentőséggel bír, mint az egyes fogásmélységek maximalizálása.
Tervezés a folyamatbiztonság érdekében

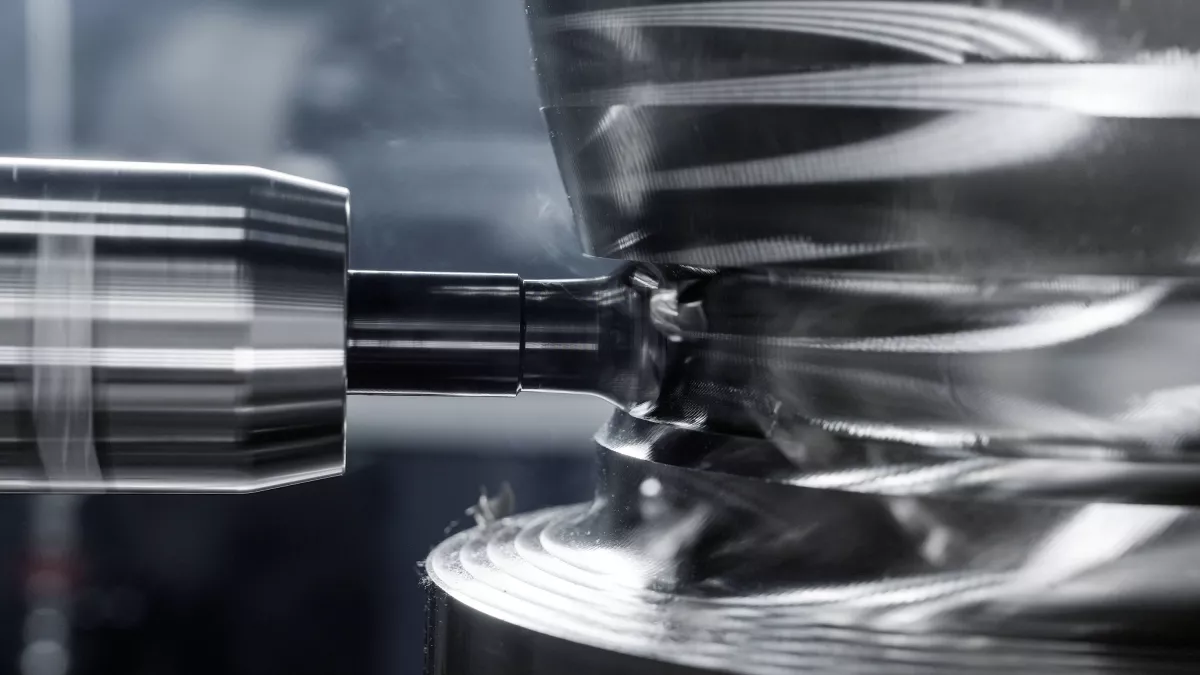

A szerszámfejlesztés egyre inkább arra összpontosít, hogy hogyan viselkedik a forgácsolószerszám a teljes élettartama alatt, nem pedig arra, hogy optimális körülmények között mennyire terhelhető. Ha a kopás szabályozott és a forgácsolás stabil, a gyártók kisebb kockázat mellett is nagyobb forgácsolási paramétereket alkalmazhatnak. A teljes folyamat közbeni viselkedésre való koncentrálás határozta meg a CoroMill® MR20 fejlesztését, ami egy pozitív körlapkás maró, az ISO M, ISO S és ISO P anyagokra koncentrálva profil- és homlokmaráshoz.
A fókuszban az új lapkafészek-kialakítás áll. A lapka és a marótest közötti nagy érintkezési felület csökkenti a terhelés alatt fellépő apró elmozdulásokat, ami elősegíti a forgácsvastagság egyenletes fenntartását a vágóélek mentén. A stabil elhelyezés javítja a terhelés eloszlását, és megakadályozza a korai egyensúlyvesztést, ami destabilizálná a folyamatot.
A fészek tartóssága szintén fontos. A maró az ismételt terhelés során is megőrizi formáját, elkerüli a fokozatos deformációt, amely egyébként idővel eltéréseket eredményezne. Az eredmény a szerszám teljes éltartama alatt egyenletes teljesítmény, a viselkedés lassú módosulása helyett.
Ugyanez a koncepció érvényesül az általános kopási viselkedésre is. Az MR20-at szigorú marótest-tűréshatárok mellett gyártják, és egy új méretellenőrző rendszerrel látták el, amely elősegíti a fokozatos és kiszámítható lapkakopást. Ha a kopás a maró élein egyenletesen alakul ki, a maró kiegyensúlyozott marad, a felületi minőség könnyebben fenntartható, és csökken az egyes élek meghibásodásának kockázata.
Maga a lapka is támogatja ezt a viselkedést. Az MR20 hatélű körlapkával és erős, robusztus szerszámtesttel rendelkezik, amely lehetővé teszi a változó fogásviszonyok stabil kezelését az élstabilitás megőrzése mellett, ezáltal magasabb előtolási sebességek alkalmazását biztosítja a forgácsolás instabilitásának növekedése nélkül. Ez különösen fontos a nagyolásról az elősimító műveletre való áttérésnél, ahol a terhelés változása megzavarhatja az egyes élek egyensúlyát.
A titán és HRSA alkalmazások egy további kihívást jelentenek: hőkoncentráció a forgácsolási zónában. Egy új, integrált alsó hűtőközeg-rendszer segít csökkenteni a forgácsolási folyamat során fellépő összhőmérsékletet, ezáltal hozzájárul a lapkabevonat élettartamának növeléséhez, ami stabilabb kopáslefutást eredményez azokban az anyagokban, amelyek egyébként hőciklusokat és kiszámíthatatlan viselkedést idéznének elő.
A modern megmunkálásban a termelékenység attól függ, hogy mennyire lehet megbízni egy adott folyamatban. A nagy előtolási sebességek csak akkor jelentenek előnyt, ha azok kockázat nélkül tarthatók fenn. Éppen ezért a profilalkotási stratégiák a rövid ideig tartó csúcsteljesítményről egyre inkább a változó körülmények között is állandó teljesítményre helyezik a hangsúlyt.
A nagy értékű alkatrészek esetében a következmények azonnal mérhetők. Egyetlen kidobott repülőgép-alkatrész vagy egy hosszú élettartamú alkatrész gyártási ciklusának megszakadása is felülmúlhatja a forgácsolási sebesség bármilyen csekély növekedését. Ha a folyamat stabil marad, a műhelyek nagyobb előtolással dolgozhatnak nagyobb kiszámíthatóság mellett, és a kevesebb beavatkozás révén megnövelhetik a ciklusidőket. Ennek eredményeképpen egy olyan folyamat jön létre, mely az első munkadarabtól az utolsóig az elvárások szerint halad.
Forrás: Sandvik Coromant
