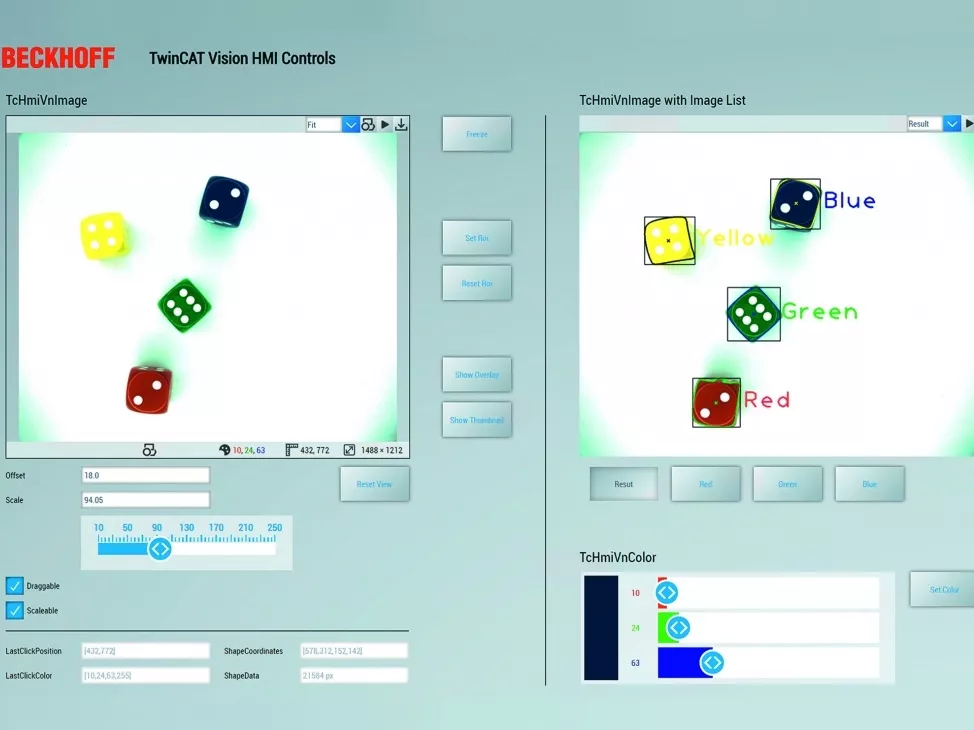

A TwinCAT automatizálási szoftver számos különféle gépfunkciót ötvöz egy teljes körű fejlesztő- és vezérlőplatformon belül. A Beckhoff új képfeldolgozó megoldása, a TwinCAT Vision lehetővé teszi az átfogó képfeldolgozási funkciók beépítését a PC-alapú vezérlőrendszerbe. A képfeldolgozó megoldás TwinCAT HMI Control programcsomaggal való társítása pedig lehetővé teszi a képfeldolgozás integrálását a TwinCAT HMI kezelőfelületbe. Ez az opció bővített képmegjelenítés-vezérlési és színbeállítási lehetőségeket biztosít. A képmegjelenítés-vezérlő esetén lehetőség nyílik több kép változóként történő összekapcsolására, és egyúttal a képek közötti váltás is könnyen megoldható.

A termék további szolgáltatásai:

– a képek frissítésének felfüggesztése, amíg az aktuális képen részletes elemzés történik;

– a kép átméretezése és mozgatása a képfeldolgozó rendszeren belül (érintőképernyőn, egérműveletek vagy meghatározott értékek közvetlen bevitele révén) a kép részleteinek pontosabb megtekintéséhez;

– közvetlenül használható kezelőszerveket tartalmazó eszköztár megjelenítése (például képek kiválasztásához, átméretezéséhez, alakzatok létrehozásához, a képfrissítés befagyasztásához és a megjelenített kép letöltéséhez);

– egy információs sáv megjelenítése, amelyben az aktuális részletek és értékek (például a képméret, képpont-koordináták, színértékek és alakzatadatok) jelennek meg;

– alakzatok (pontok, vonalak, téglalapok, ellipszisek és sokszögek) rajzolása, amelyek helyzete és mérete módosítható méret, terület és koordináták meghatározásához, valamint például az érdekelt területek kijelöléséhez;

– grafikus ábrák (kereszt, téglalapok és körök) vagy átfedő képek megjelenítése kamerák és munkadarabok beállításához; ilyen kezelőszerv híján a felhasználónak magának kellene időigényes módon más elemek segítségével létrehoznia és lekódolnia ezeket a jellemzőket. A számos különálló egyéb vezérlőelemet, valamint a kiterjedt JavaScript-kódot tartalmazó új megjelenítésvezérlő ezeket a képességeket teljeskörűen és könnyen konfigurálható formában teszi elérhetővé.

Könnyen használható

Ezenkívül a Vision HMI-csomag a színbeállítás terén a következő lehetőségeket nyújtja:

– három lehetőséget a színértékek beírására és megjelenítésére (szövegdobozt, csúszkát és böngészőbe épített színbeviteli elemet);

– a csatornaszám, az értéktartomány és a választható kezelőszervek rugalmas konfigurálását;

– a tájolás megválasztását (vízszintes vagy függőleges);

– átalakítást különféle (pl. szürkeárnyalatos, RGB és HSV) színformátumok között.

A színbeállítási szoftver is több különféle egyéb kezelőszervet és JavaScript-kódot tartalmaz. Hozzácsatolható egy négyelemes tömbváltozóhoz is, lehetővé téve a színszűrő szerkesztését közvetlenül a PLC-ből. Ezzel is idő és műszaki munka takarítható meg, képfeldolgozási műveletek vezérlési alkalmazásokba történő integrálása során.

Cikkünk eredetileg a GyártásTrend magazin októberi lapszámában jelent meg.
