A STEP-fájlként rendelkezésre álló 3D-modellek már régóta importálhatók a Hurco gépekről a „solid model import” (testmodell import) opcióval. Ez nemcsak a programozási idő lerövidítését és a programozási hibák elkerülését segíti elő, hanem végső soron az öttengelyes megmunkálást is leegyszerűsíti. A vezérlőszoftver új funkciója immár 3D-s szabad formájú felületek programozását is lehetővé teszi a gépen a solid model import segítségével. Ez olyan szabadságfok, amelyet jelenleg csak a Hurco kínál. Főleg olyan szerződéses gyártók profitálnak ebből, amelyek korábban nem akartak vagy nem tudtak saját CAD/CAM rendszert vásárolni. A CAD-modelleket ezért vagy egy külső szolgáltatóval alakíttatták át megmunkálóprogrammá, vagy el kellett utasítaniuk az ajánlatkérést, ami az egyre összetettebb munkadarabok miatt nyilvánvaló versenyhátrányt jelentett. „Ügyfeleink számára most már van megoldás – hangsúlyozza Sebastian Herr, a Hurco Deutschland alkalmazástámogatási menedzsere. – Míg korábban a solid model import opció felületek vagy körvonalak importálását tette lehetővé, mostantól 3D-felületek is kiválaszthatók szabad formájú felületként. Ez az opció csak a solid model import segítségével érhető el, mert a marási pálya számítási alapjaként szükség van a felület geometriájára.”
Gazdag programadatbázis

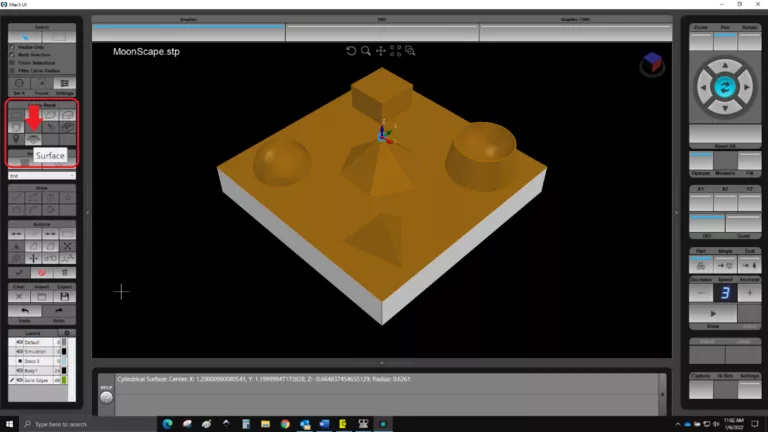

A felületek ezt követő marása gömbmaróval vagy tóruszmaróval történik. Ehhez a programadatbázis ciklusok gazdag választékát kínálja, illetve tartalmazza az ehhez a megmunkáláshoz szükséges összes szabványos szerszámot. A kezelő egyszerűen kiválasztja a felületet, amelyet a nyersanyagból ki kell marni. Ezután már csak a használni kívánt szerszámot kell meghatároznia. A felület geometriája alapján a program kiszámítja az összes szükséges megmunkálási lépést. Mindezek során a beolvasott adatok programozása a gép érintőképernyőjén történik. Itt a jobb oldali képernyőn megjelenik a STEP-fájl a különböző felületekkel. Ezek egyenként kiválaszthatók és átalakíthatók a megmunkáláshoz szükséges adatrekordokká.
Gyorsabb és rugalmasabb
A megrendelő szinte minden esetben a CAD-modelleket adja át a Hurco ügyfeleinek, ezek pedig többnyire 3D-s felületmodelleket tartalmaznak. A bérgyártó számára az elérhető új funkció jelentősen bővíti a termékkínálatot, mivel most már közvetlenül a géphez fordulhat. Gyakorlatilag minden megkeresésre nyitott lehet, közvetlenül a gépen programozhatja őket, így felgyorsíthatja a megrendelések feldolgozását. Ha a vállalatnál van CAD/CAM munkaállomás, az felszabadul más munkadarabok gyártási programjának generálásához, és további külső szolgáltatókra sincs szükség.
A kijelző kezelése olyan egyszerű, mint az okostelefoné
Mostantól minden Hurco gépet a solid model import opcióval kínálunk. Ugyanakkor sok régebbi modellen szoftverfrissítéssel utólag is elérhetővé válik a funkció. Az új modelleken a 3D-képesség biztosítása logikus lépés volt, mindenekelőtt azért, mert a felhasználók körében a trend egyértelműen a gép minél jobb kihasználása felé mutat. Az idő- és költségmegtakarítás érdekében a lehető legtöbb programozást itt kell elvégezni, és a CAD/CAM rendszert szabadon kell tartani a rendkívül összetett 3D-alkatrészek programozásához. A Hurco számára ez egyben a gép termináljának folyamatos továbbfejlesztését is jelenti, ezáltal egy praktikus, nagy teljesítményű és megbízható interfészt kínálva a kezelőnek. Az új multitouch kijelző többek között azzal valósítja meg ezt a törekvést, hogy két ujjal is kezelhető, mint egy okostelefon.
„Ezzel a finomítással a megmunkálóközpontok új generációját vezetjük be – értékeli Herr. – Mostantól már két ujjal lehetséges a nagyítás vagy a munkadarab elforgatása és megfordítása. Ez tovább csökkenti a megmunkálási időt, és többszörösére növeli a kezelői komfortot.”
Forrás, további információ:
Single Product Gépipari és Kereskedelmi Kft
[email protected]
www.hurco.eu
www.singleproduct.hu/

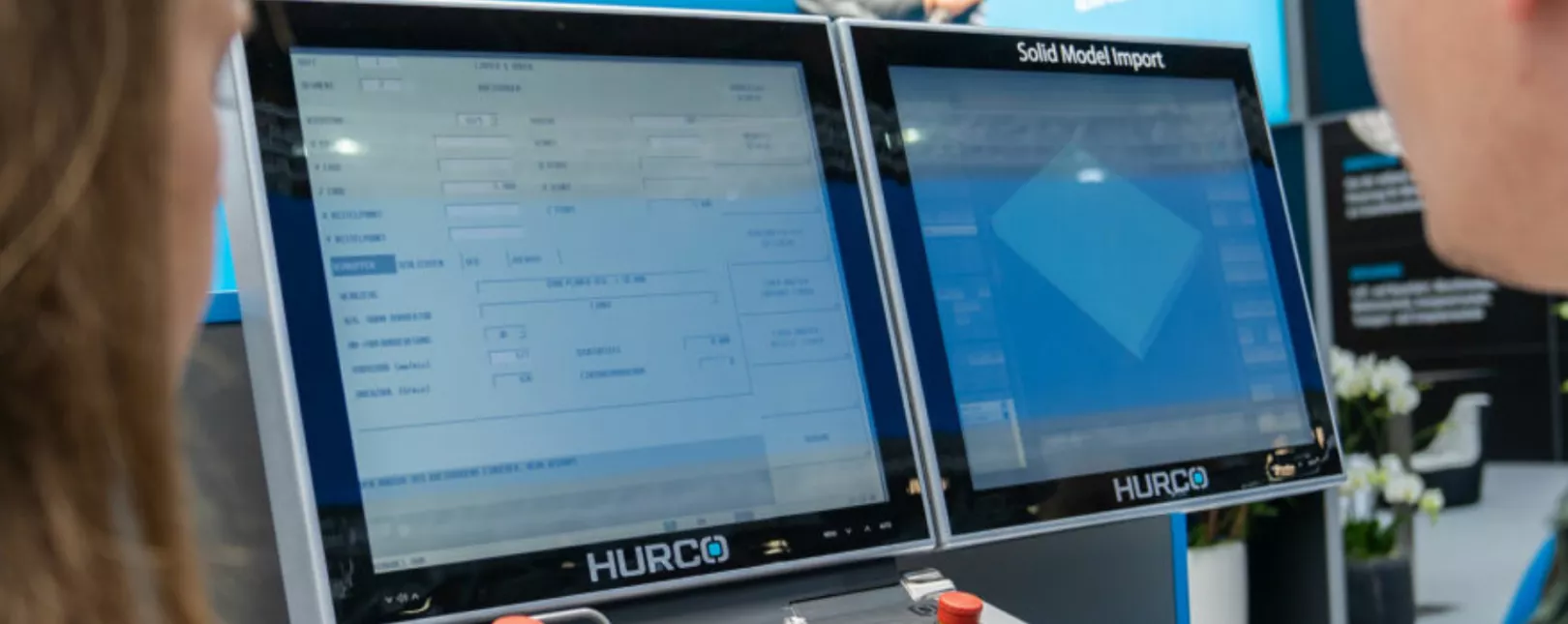

Borítókép forrása: Hurco.
Cikkünk eredetileg a GyártásTrend magazin február-márciusi lapszámában jelent meg.
