Hogy jön ide a papírhajtogatás?

Első ránézésre kevés dolog esik távolabb a megmunkálástól, mint a címben említett origami. Pedig a papírhajtogatás japán művészete számos műszaki innovációt ihletett már az építészettől az űrkutatáson át az autóiparig (pl. hogyan kell összehajtani egy légzsákot, hogy a lehető legkisebb helyen elférjen, de üzembiztosan kinyíljon). Nem véletlen, hogy az ősi technika világszerte szerves része az oktatásnak, többek közt a mérnökképzésnek is, ugyanis remekül fejleszti a térbeli gondolkodást és a szerkezettervezési képességet is. A kérdés azonban még mindig az, hogy mi köze van mindennek a fémmegmunkálás új útjaihoz.

Nos, ha abból indulunk ki, hogy az origami lényege, hogy egy sík, rugalmas kiindulási anyagot kell úgy meghajtogatni, hogy az ne sérüljön meg, a végeredmény pedig formatartó és esztétikus legyen, akkor a módszer nagyon is mutat rokonságot a vékony lemezek hidegalakításával. És bár utóbbit művészetnek hívni talán túlzás, jelentős mérnöki bravúrként azért felfogható, ha sikerül a hagyományosnak mondható eljárásokhoz képest lényegesen kisebb anyagfelhasználás mellett azonos teherbírási értékeket elérni.

A napelemtartó szerkezetektől a csarnokrendszerekig

Ennek a hatékonyságnövelésnek a fizikai háttere, hogy amikor egy vékony lemezt meghajlítanak, a külső rétegek megnyúlnak, a belsők pedig összenyomódnak. Ez a keresztmetszet-átalakulás pedig a nyomatéki ellenállás és vele a merevség növeléséhez vezet.

„Többszöri hideghajlítással megdöbbentően vékony, akár mindössze 0,6 mm vastagságú lemezekből is elő lehet állítani masszív, a hegesztett szerkezetekkel megegyező teherbírású elemeket. Ezek szegecselésével vagy TOX-préssel való közösítésével pedig már olyan összetett szelvényeket hozhatunk létre, amelyek az egyszerűbb szerkezetek, például napelemtartók mellett akár a rácstartós csarnokszerkezetek iránt támasztott elvárásoknak is megfelelnek” – avat be a részletekbe Szabó András.

A szakember elárulta azt is, hogy előrehaladott kutatás-fejlesztést folytatnak egy vékony lemezekből álló, moduláris elemekre épülő csarnokrendszer alkotórészeinek kidolgozására, amivel már-már az ismert svéd bútoráruházat idéző, „lapra szerelt” jelleget ölthetnének az újonnan épülő raktárak, terménytárolók vagy épp ipari létesítmények. Ez az innovációs irány nem is véletlen, a FlexInSheet cégcsoportjába tartozó DAV Mérnöki Kft. ugyanis annak idején a hazai úttörője volt az USA-ból eredő, az acéllemezek hidegen görgőzött alakításán nyugvó K-SPAN-technológiának. „Ennek segítségével mindössze 1,50 mm-es anyagvastagságú ívelemek használatával akár 27 méteres fesztávú, önhordó szerkezetű dongacsarnokok valósíthatók meg, amelyek megbízhatóan elviselik az Eurocode szerinti terheket. Még egy okkal több, hogy megbízzunk a vékony lemezekben” – teszi hozzá Szabó András.

Válasz a munkaerőhiányra és a fenntarthatósági elvárásokra

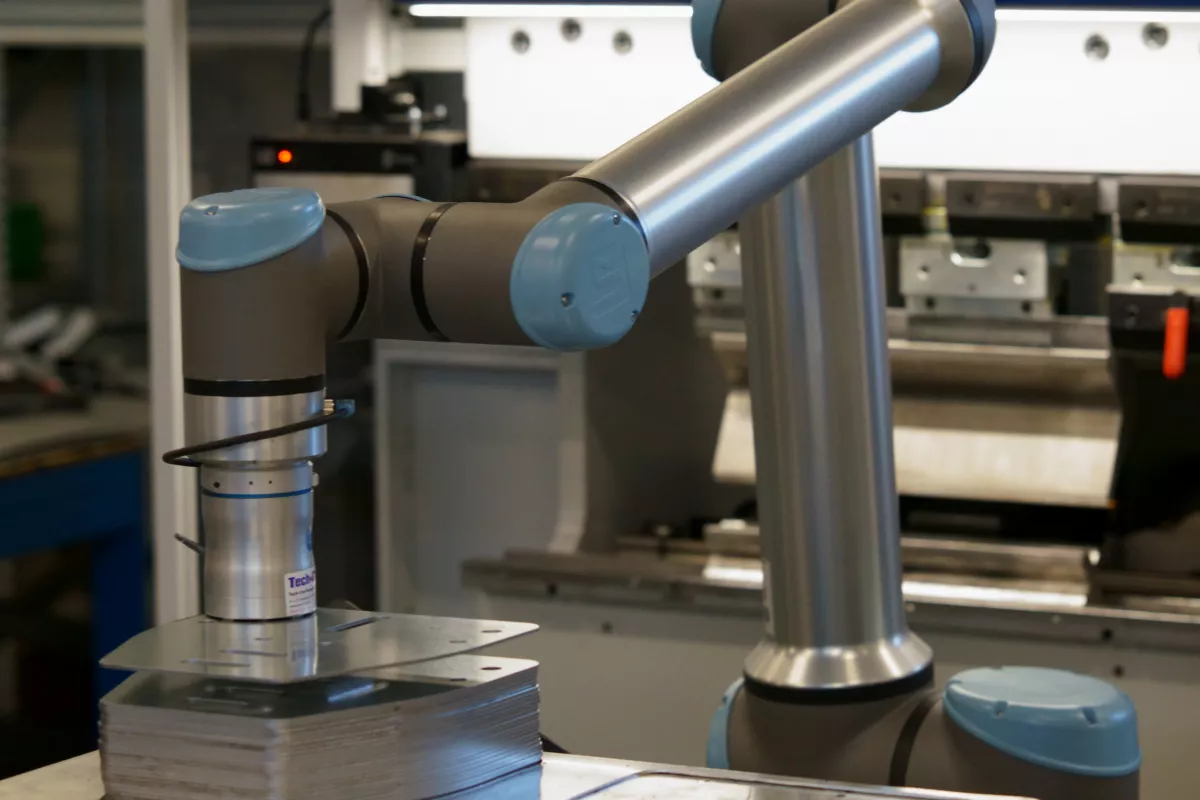

Abból, hogy a technológia kapcsán az imént a „lapra szerelhetőséget” emlegettük, már nem nehéz kitalálni, hogy a hajlított, vékony lemezek mellett – a nyilvánvaló alapanyag-megtakarításon túl – többek közt a lényegesen kisebb súlyuk, egyszerű szállíthatóságuk és könnyű szerelhetőségük szól a hegesztett szerkezetekhez képest. Ugyancsak a gyors beépíthetőséget támogatja, hogy a szóban forgó eljárás többnyire lehetővé teszi, hogy a megmunkált alapanyag eleve horganyzott legyen, így további lépések nélkül, már a gyártás után kész termék alakul ki. A munkaerőpiaci helyzetet nézve pedig az sem mellékes, hogy a vékony lemezek hidegalakítása a kiindulási anyag hajlékonysága, gyorsabb és precízebb megmunkálhatósága miatt nagymértékben robotizálható, így az automatizált gyártástechnológiák fejlődésével a megoldás még inkább előtérbe kerülhet.

És ha már napjaink trendjeinél tartunk: a minimalizált anyagfelhasználás és a hatékony gyártástechnológia révén a vékony lemez alkalmazása számottevően csökkentheti a fémmegmunkálás ökológiai lábnyomát is, ami azt vetíti előre, hogy a technológia egy valós alternatívából könnyedén az ipar új sztenderdjévé is válhat. A FlexInSheet cégvezetője a fentieket egy bevallottan kissé szubjektív tényezővel is kiegészíti: „véleményem szerint, és nem vagyok ezzel egyedül, vékony lemezből esztétikusabb és műszakilag is magasabb színvonalat képviselő szerkezeteket lehet létrehozni. Én úgy szoktam fogalmazni, hogy »jobban látni rajta, hogy ezen sokat gondolkodtak«, ami azért nem rossz ajánlólevél egy mérnöki terméknél”.

Ma még az innovatív cégek terepe, de „holnap” akár mindenkié

Merthogy gondolkodni azt kétségtelenül sokat kell, ha valaki hajlított, vékony lemezekből álló, összetett rendszerek megálmodására adja a fejét. A kis lemezvastagságú, hidegen alakított szelvények ugyanis statikai szempontból speciális tulajdonságokkal bírnak: egyebek mellett a melegen hengerelt, vastagabb lemezekhez képest többféleképpen „mehetnek tönkre”, veszthetik el stabilitásukat, amit figyelembe kell venni a tervezésnél.

Korszerű 3D-modellező és statikai szoftverek révén azonban hatékonyan szimulálni lehet, hogy valós körülmények közt, a várható hatásoknál hogyan viselkedik majd a szerkezet, elbírja-e a kívánt terheket, vagy kicsit tovább kell „gondolni”, azaz hajlítani, más elemekkel összekötni. „Mindez a tervezés és a gyártás során is a megszokottól eltérő hozzáállást, valamint egy rugalmasabb, az innovációra nyitott vállalati szemléletet kíván” – zárta gondolatait Szabó András.

Mindent egybevetve valószínűsíthető, hogy a tradicionális, a maga előnyeit megtartó hegesztett, vastag lemezek mellett a fémmegmunkálás jövőjében egyre nagyobb szerepet kapnak a hidegen alakított, vékony lemezek is. Ahogy ezek egyre elterjedtebbé, keresettebbé válnak, mások mellett a tervezőknek és a gyártóknak is meg kell tanulniuk alkalmazkodni az új kihívásokhoz – mindez azonban legalább annyi lehetőséget hoz magával, mint feladatot.
