A HellermannTyton a kipróbált és bizonyított technológiák felhasználásával tervezett kábelvezetési, -rendezési és -címkézési megoldásokra szakosodott gyártó, amely mindenütt biztosítja az innovációt, ahol arra szükség van. A termékek használata rendkívül intuitív, és ergonomikus alkalmazások létrehozását eredményezi. A TME raktáraiban és termékkatalógusában a HellermannTyton választékának nagy része megtalálható - a legegyszerűbb alkatrészektől, mint a kábelkötegelők a nagyon tartós védőcsövekig a legigényesebb ipari területekre. Az alábbi áttekintés számos érdekes és nem szabványos termék részletes leírását tartalmazza.

Ez a cikk az alábbi kérdéseket tárgyalja:

A kábelkötegelő típusok alapvető felosztása
Tipikus kábelkötegelő méretek és színek
Kábelkötegek tartós rögzítése
Kábelkötegelők vizuális és elektronikus azonosításhoz
Hőálló-, acél- és fém rögzítőelemek
Kábelkötegek rögzítése a szekrények és szerelődobozok belsejében
Szerszámok a kábelkötegelők biztonságos és megismételhető felhelyezéséhez
A kábelkötegelő helyes eltávolítása
Hőzsugor alkatrészek ipari és fogyasztói alkalmazások
Sérült szigetelések helyszíni javítása
Fonott kábelkötegek kialakítása
Kábelvédelem automatizálási rendszerekben és nehézgépekben
IKT kábelezési útvonalak kezelése
Kábelkötegek rögzítése a szükséges védelmi fokozattal
Táp- és kommunikációs kábelek címkézése
Szerszámok a csövek, fonatok és kábeldugók ergonomikus felhelyezéséhez
Kábelek rögzítése kopás elkerüléséért

Kábelkötegelők és szerszámok

A kábelkötegelők a leggyakrabban használt elektromos szerelési alkatrészek közé tartoznak, azonban számtalan más alkalmazási területen is használják őket különböző elemek összekapcsolására és rögzítésére. Egyszerű kialakításuk az évek során nem változott jelentősen, de számos speciális változatuk jelent meg. A TME a HellermannTyton termékportfóliójával biztosítja ügyfeleinek a szabványos és speciális kábelkötegelő-változatokat, a kezelésükhöz tervezett szerszámokat és egyéb kiegészítő termékek széles választékát.

Kábelkötegelők

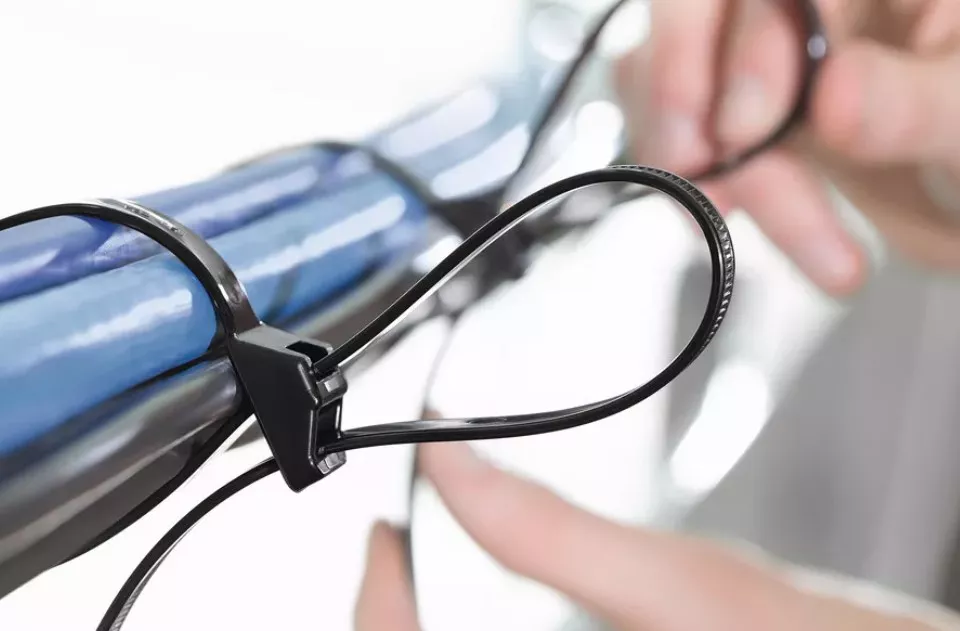

A legjellemzőbb kábelkötegelők műanyagból (jellemzően poliamidból) készült, szorítóelemmel ellátott, eldobható termékek. Megkönnyítik a kábelek rögzítését és összekötését, szinte teljesen ellenállnak a rezgéseknek, és élettartamuk viszonylag hosszú. A TME termékkatalógusában olyan alap kábelkötegelő modellek szerepelnek, amelyek szélessége 2,2 mm és 13,2 mm között mozog. Vannak köztük olyan modellek is, amelyek nem szabványos hossza eléri az akár 1,3 m-t is. Természetesen széles színválasztékban kaphatók, hogy a felhasználók ne csak kábeleket rögzíthessenek, hanem azokat megfelelően jelölhessék is.

Ismerje meg azoknak a HellermannTyton kábelkötegelőknek a széles választékát is, amelyeket speciális alkalmazásokhoz terveztek. Például a színkódolt jelölések helyett használhat speciális azonosító táblával ellátott kábelkötegelőket. Felületének mérete elegendő egy vonalkódos matrica vagy egy kézzel írt leírás elhelyezésére (egyéb címkézési tartozékokat a továbbiakban ismertetünk). A gyártó leoldható (újrafelhasználható) kábelkötegelőket is kínál, amelyekkel átmenetileg rögzítheti a kábeleket, így csökkentheti a keletkező hulladékot.

Szerelési kábelkötegelők

Amikor a tökéletes kábelkötegelőt keresi, amelyet szerelési vagy gyártási célokra terveztek, érdemes figyelembe venni azokat a változatokat, amelyekben a kötegelőfej egy rögzítőelemmel van összekötve. Ilyen rögzítőelemek például a tágítókulcsok (egy nyílásba helyezve) vagy az élre rögzíthető kapcsok, amelyek felszerelése nem igényli lyukak, nyílások stb. készítését.

Érzékelhető kábelkötegelők

A gyártó speciális megoldásokat is kínál műanyagból készült, beágyazott fémreszelékkel ellátott kábelkötegelők formájában. Ennek eredményeképpen az élelmiszer-feldolgozó vagy vegyi üzemek gyártósorain elhelyezett érzékelőkkel észlelhetők, így, ha a kötőelemek eltörnek és a félkész termék tartályába kerülnek, az incidens akkor is rögzíthető. Az RFID-rendszerrel integrált kábelkötegelők ennek a megoldásnak egy fejlettebb változatát jelentik, megkönnyítve az egyes elemek azonosítását és azon rendszerek vagy tárgyak dokumentálását, amelyekhez a kábelkötegelőt rögzítették.

Ne feledje, hogy a gyártó más megoldásokat is kínál, például tépőzáras rögzítőket/kábelkötegelőket az irodai, műhelyi, munkahelyi stb. kábelkezelés egyszerűsítésére. Kiegészítő termékek, mint például védő csatornák (profilok), amelyek megakadályozzák a kábelszigetelésre gyakorolt túlzott nyomást, valamint szerelési tartozékok is kaphatók (lásd alább).

*A kettős fejjel ellátott kábelkötegelők racionalizálják a kábelkötegek kezelését*

Rozsdamentes acél kábelkötegelők

A rozsdamentes- vagy saválló acélból készült fémkábelek védik a szerelési pontokat mind a vegyi anyagokkal, mind a nagyon magas hőmérséklettel (akár 538°C-ig) szemben. Ennek köszönhetően hidraulikai és fűtési rendszerekben, valamint olyan helyeken használhatók, ahol szélsőséges környezeti feltételek uralkodnak (acélművek, kohászati üzemek, CHP-üzemek, motortér stb.). Mechanikai szilárdságuk elérheti a 7 kN-t is. Ezek a termékek számos verzióban és szélességi változatban (4,6 mm-től 16 mm-ig, 1,5 m hosszúságig) kaphatók, és különböző zárakkal (golyós, nyomó-, hajlítható vagy reteszes zárak) rendelkeznek. Bizonyos modelleket ezenfelül egy poliészterréteggel is bevonják, amely elektromos szigetelési tulajdonságokat biztosít.

Öntapadós és csavaros kábelkötegelő tartók

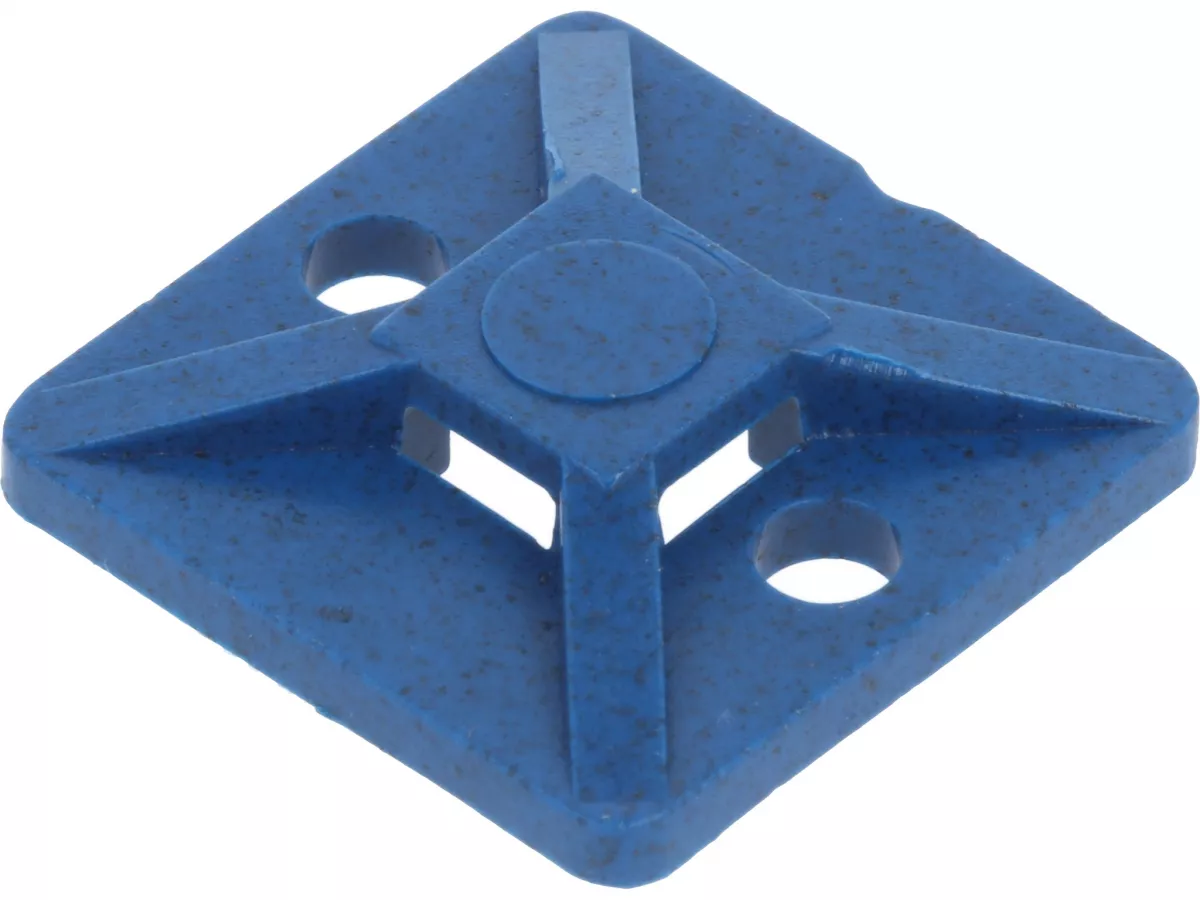

*Tipikus tartó, amelyet csavarokkal vagy öntapadó réteggel ellátott kábelkötegelők rögzítésére terveztek*

A kábelkötegelő tartók kábelkötegek, védőcsövek stb. felületekre történő rögzítésére szolgálnak. A HellermannTyton által kínált számos modell kereszt alakú, ahol a négyzet alakú alapon lyukak vannak (csavarok számára), a középső részen pedig két pár nyílás található a kábelkötegelő átfűzéséhez. Ezenkívül sokuk ragasztóréteggel van ellátva az alján, hogy megkönnyítse a lyukak fúrása nélküli felszerelést. Más tartótípusok egyetlen pár résszel vagy ívelt profillal rendelkeznek, amelyek megkönnyítik a vastag kábelek, csövek vagy kábelcsatornák biztos rögzítését. A tartók harmadik fajtája bővítő kulccsal van ellátva, amely kiküszöböli a rögzítőcsavar szükségességét és egyszerűsíti a szerelési folyamatot (ezt a megoldást gyakran használják járművekben vagy nehézgépeken).

Kábelkötegelő szerelési szerszámok

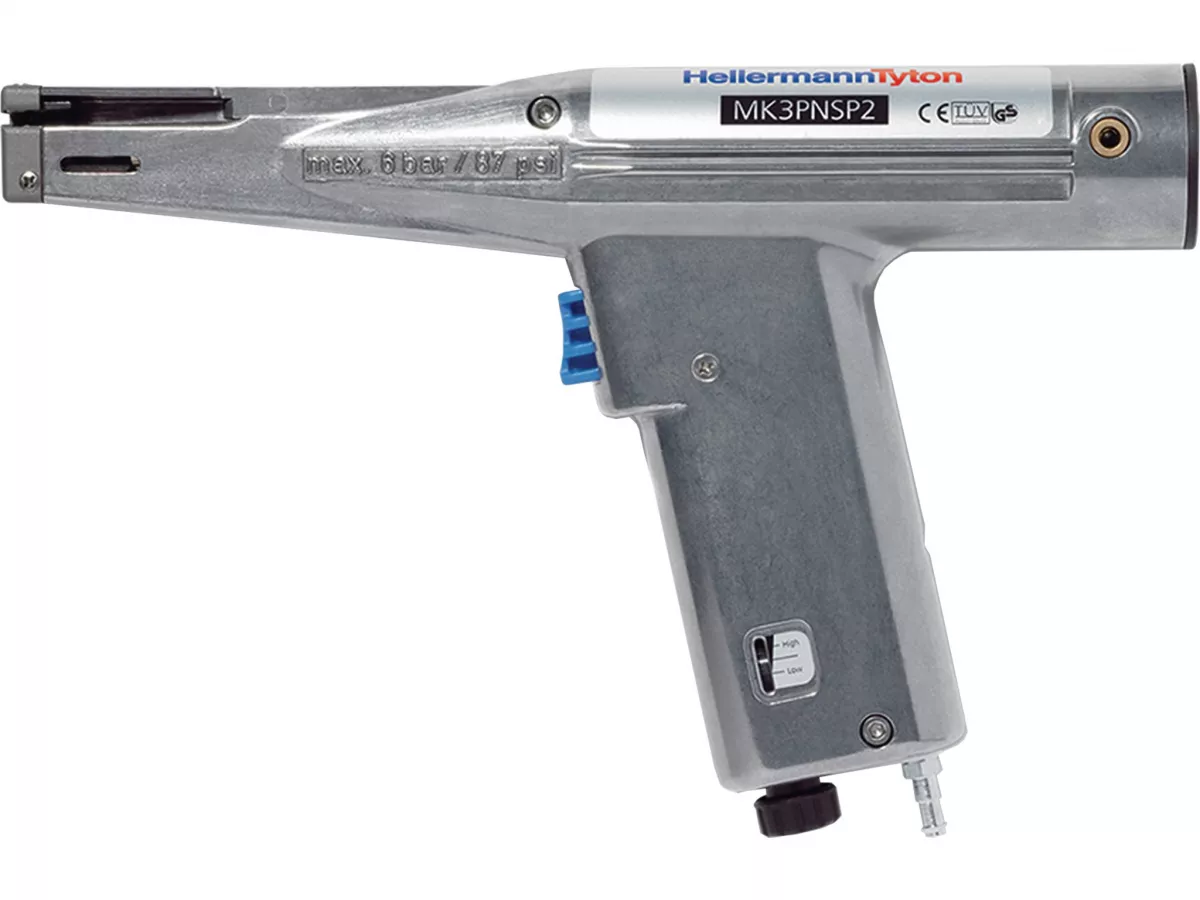

*Pneumatikus szerelőszerszám autóipari alkalmazásokhoz*

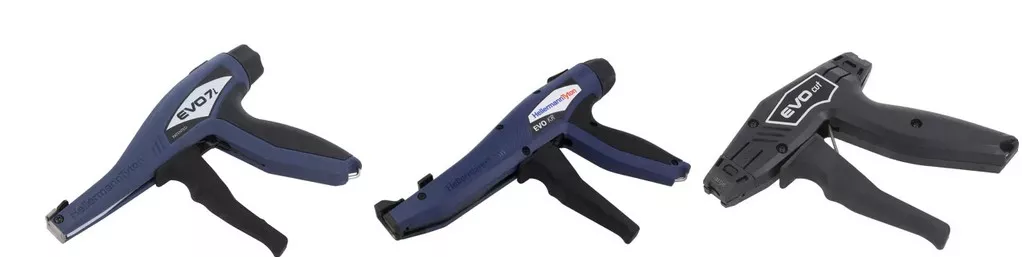

A kábelkötegelő szerelőszerszámokat (kábelkötegelő pisztolyok) úgy tervezték, hogy felgyorsítsák a szerelési munkákat. Különösen hasznosak a gyártósorokon, és népszerűek a villamosmérnökök körében, akik áramellátási vagy kommunikációs (beleértve az IKT) vezetékeket készítenek. Megismételhető (állítható) erővel feszítik meg a kábelkötegelőket, és automatikusan elvágják azokat úgy, hogy a fej közelében ne maradjon hegyes él. Ennek eredményeképpen a rögzítés biztonságos, megfelelően elkészített, és megvédi a kábeleket a sérülésektől (a kézi szerelés és a véletlen túlhúzás esetén fennálló kockázat).

A HellermannTyton szerelőszerszámokat úgy tervezték, hogy a 13 mm széles kábelkötegelőket (bizonyos modellek) kezelni tudják. A szerszámok többségénél a fogantyú fölött található gombbal beállítható a feszítőerő. A kéz fáradtságának csökkentése és a munkaergonómia biztosítása érdekében a kézi szerelőszerszám elsütőbillentyűje úgy van profilozva, hogy megkönnyítse a négy ujjal történő kezelést. A gyártó továbbá egy sűrített levegővel működtetett speciális modellt is kínál.

Tartozékok és alkatrészek

Minden felhasználónak meg kell néznie a kábelkötegelők eltávolítására (azaz biztonságos elvágására) tervezett eszközöket is. Az előlapon van egy nyílás, amelybe a kábelköteget kell helyezni. Amint megnyomja a kioldó gombot, egy speciális penge elvágja a műanyag kötözőt. Hossza biztosítja, hogy a kábelkötegelővel rögzített tárgyak (pl. kábelek) sértetlenek maradjanak. Működési elvét az alábbiakban említett videó mutatja be.

Ezen kívül a TME katalógusában megtalálhatóak az olyan tartozékok és pótalkatrészek, mint például pengék és védő tokok (orr-részek). Ezek a termékek szabványos fogyóeszközök. Biztosítják az optimális teljesítményt és meghosszabbítják a szerszámok élettartamát, különösen intenzív használat esetén.

Hőzsugorcsövek és szerelvények

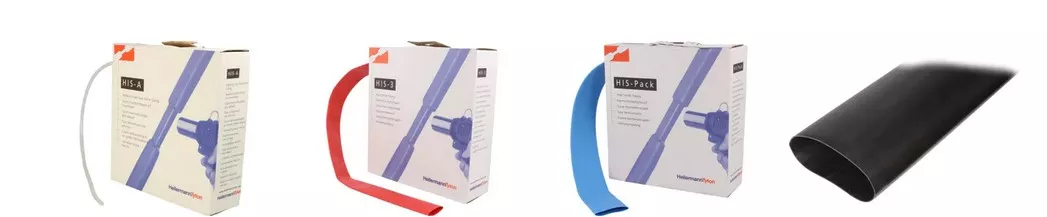

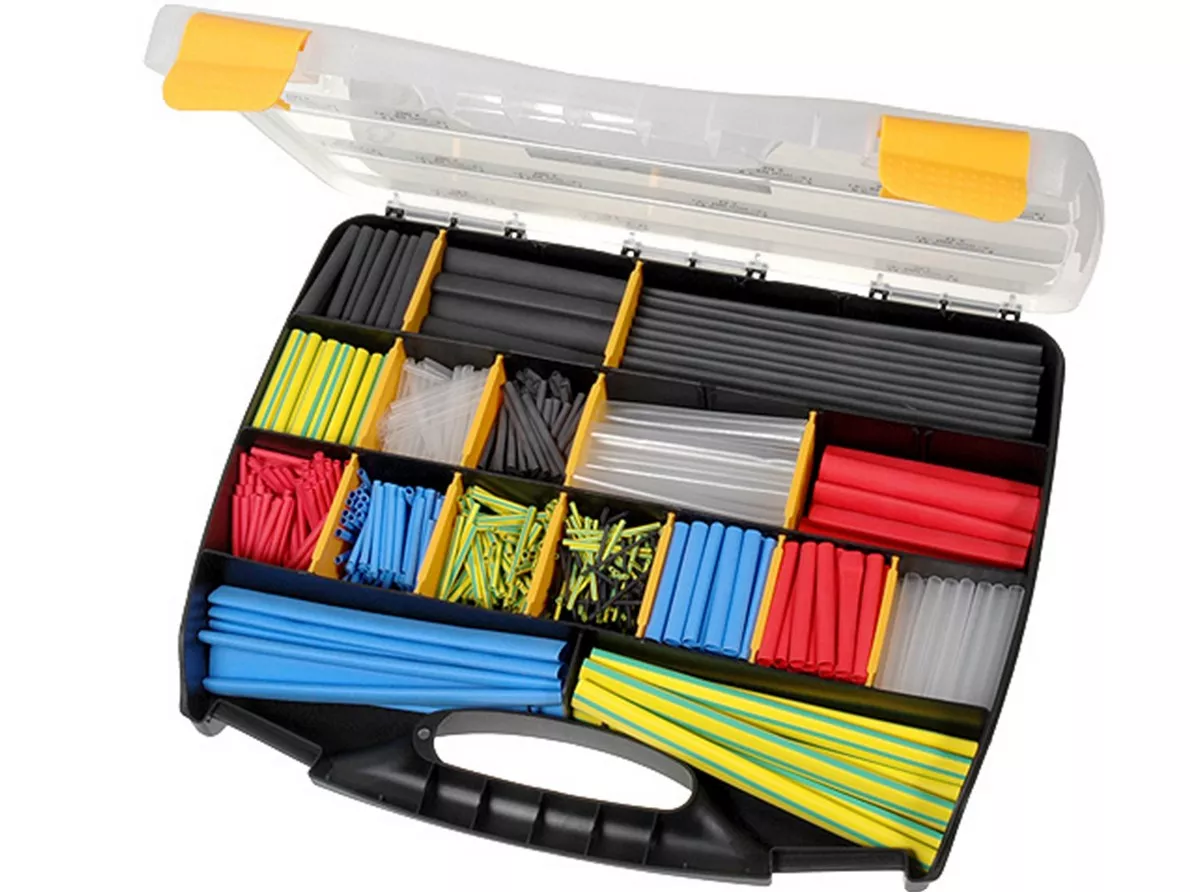

Egyetlen, önmagára valamit is adó technikus sem boldogulhat hőre zsugorodó alkatrészek nélkül. A HellermannTyton az ilyen termékek gyártására specializálódott. Klasszikus megoldásai 1,2 mm és 180 mm közötti átmérővel és 2:1 és 6:1 közötti hőzsugorítási aránnyal készülnek. Bár ez a választék egyedi alkalmazásokhoz tervezett termékeket is tartalmaz, a legtöbb kínált anyag hosszú szakaszokban (tekercseken vagy kartondobozokban) akár 300 m is elérhető, ami a gyártóüzemek számára a legkényelmesebb formátum. A gyártó hőzsugorcső készleteket is kínál (akár 778 db), amely különböző keresztmetszetű rövid szegmenseket és egy műanyag szervezőt tartalmaz.

A speciális hőre zsugorodó alkatrészek belülről ragasztóanyaggal vannak bevonva, amely fokozza a felületi tapadást, így biztosítva a további tömítettséget. Ez a megoldás garantálja az ilyen módon rögzített csatlakozások nagy tartósságát, mivel védve vannak a nedvességtől és a kábel tengelyével párhuzamosan ható erők szakításától.

Kábelek javítása

A hőre zsugorodó anyagú lemezből és acél záróprofilból álló javítóhüvelyek (ragasztóval is bevonva), hasonló szerepet töltenek be. Az ilyen kialakítás lehetővé teszi a részben sérült kábelek kezelését terepi körülmények között, amikor a szakember nem fér hozzá a kábelútvonal-csatlakozókhoz, és a kábelek teljes elvágása nem lehetséges. A javítóhüvelyeket például akkor használják, ha a föld alatt vezetett kábel külső burkolata földmunkák következtében megsérül. Ezeket úgy kell felszerelni, hogy a sérült kábelt a hüvelybe burkolják, és a készletben található profillal lezárják. Ezután a szerelvényt egy lángszóróval hővel zsugorítják (hasonlóan a hagyományos csövekhez).

A hőzsugorcső választék számos kiegészítő terméket is tartalmaz: tömlők, amelyeket arra terveztek, hogy a kábel útvonalakat két vagy több kábelkötegre osszák, miközben a szigetelés integritása megmarad; illesztékek, amelyeket a kábelek meghatározott szögben történő fektetésére vagy a kábelköteg keresztmetszetének csökkentésére használnak (a bordázott modellek további párnázást biztosítanak a dinamikus igénybevételnek kitett csatlakozásoknál). A gyártó az ideiglenes és állandó vezetékdugókhoz is kínál kupakokat, amelyek megakadályozzák a nedvesség behatolását (kapilláris hatás).

Kábelfonatok és árnyékolók

A HellermannTyton termékkínálatának bemutatása során meg kell említeni a fonatok és árnyékolók széleskörű portfólióját is. Ez a választék négy termékcsoportot foglal magában (az alábbi táblázatban felsoroltak), amelyek fonatok, csövek, kábelcsatornák és a beépítésükhöz szükséges tartozékok. A fonatok választéka nem korlátozódik az általánosan használt poliészterhálós megoldásokra. Tartalmazza a poliamidszövetből vagy Nomex® ből készült hüvelyeket is. Ez utóbbiak nem tűzveszélyes termékek, amelyek -60 °C és 240 °C közötti hőmérsékletet képesek elviselni, és amelyeket fűtőelemek közelében futó vagy szélsőséges időjárási körülményeknek kitett kábelkötegek kialakítására és védelmére terveztek. A PET-ből készült termékek többsége tűzálló is. A szolgáltató megoldásait ipari berendezésekben, vasúti és légi közlekedési alkalmazásokban stb. használják. Bizonyos termékek megfelelnek az EN1299 és az ISO3457 szabványoknak a nehézgépekben jelenlévő anyagokkal szembeni ellenállás tekintetében.

Védőcsövek/vezetékek

Először is, vegye figyelembe, hogy a HelaGuard sorozat több alsorozatra oszlik, amelyek elsősorban a termékek alapanyagai alapján vannak felosztva, pl. műanyagok (PVC, polipropilén, poliamidok) és/vagy rozsdamentes és saválló acél. Az előbbiek közé tartoznak a robotok által segített és automatizálási rendszerekben használt kábelkötegeket védő termékek, amelyek nagyfokú rugalmasságot mutatnak (FlexiGuard csoport) és a belső súrlódást csökkentő módon vannak kitömve. Bizonyos termékek (pl. HelaGuard LTS) olyan anyagokból készülnek, amelyek ellenállnak a benzinnek és a legtöbb savnak és kenőanyagnak, amelyek a petrolkémiai feldolgozóüzemekben, gyárakban, hidraulikus hengerekkel működtetett gépekben stb. vannak jelen. Másrészt a rozsdamentes acélcsövek felülmúlhatatlan mechanikai tartósságot és hőállóságot biztosítanak (a HelaGuard SSC esetében akár 600°C-ig).

Kábelrendező spirál (védőtömlők)

A csövek mellett a szállító termékportfóliójában szerepelnek a Helawrap kábelrendező spirálok (védőtömlők) is, amelyeket kábelkezelési célokra terveztek olyan helyeken, ahol a kábelkötegeket gyakran kell szétválasztani. Műanyagból készülnek, és keresztmetszetük 8 mm-től 30 mm-ig terjed. A felszerelést megkönnyítő speciális nyitó tartozékkal szállítjuk őket - lásd az alábbi videót. A kábelrendező spirálok különösen hasznosak kommunikációs/IKT kábelezés kezeléséhez, mind az irodákban, mind a szerverszobákban. Hasonló szerepet töltenek be a HellermannTyton kábelcsatornák (40 mm-es méretig), amelyeket csavarokkal vagy öntapadó réteggel történő rögzítésre terveztek.

Tartozékok

A fent említett HelaGuard és Flexiguard csősorozatok számos kiegészítő terméket tartalmaznak, mint például a T- vagy Y-alakú csatlakozókat és végződéseket, amelyeket a tömítésekhez hasonlóan terveztek, és ugyanolyan szerepet játszanak a folytonos és szoros védelem biztosításában. A gyártó a kompatibilis és tökéletesen illeszkedő alkatrészekkel ellátott teljes rendszerek telepítését megkönnyítő rögzítő konzolokat is kínál a vezetékekhez és kábelcsatornákhoz.

Jelölők és címkék

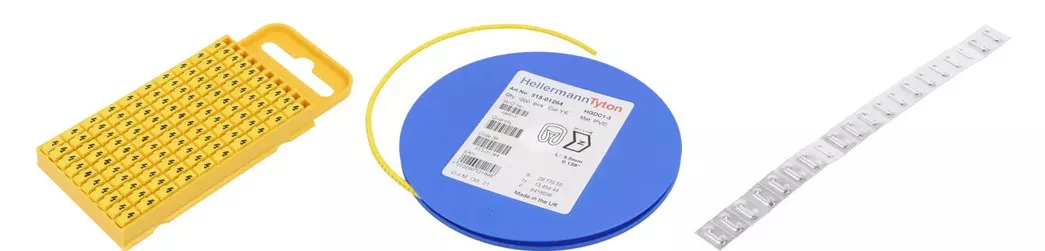

Még a viszonylag egyszerű rendszerek is igénylik a helyes megjelölést, ami szükséges az érthető dokumentáció létrehozásához, és megkönnyíti a skálázást, valamint a karbantartási/szervizelési tevékenységeket. A TME a HellermannTyton címkézési elemeinek teljes választékát kínálja. Legnagyobb csoportjukba tartoznak a 0,8 mm és 9 mm közötti átmérőjű kábeleken elhelyezett, pattintható jelölők. Készletekben és tekercsekben kaphatók. A felületükön elhelyezett azonosító szimbólumok lehetnek alfanumerikus feliratok vagy az energiaellátó rendszerekben használt tipikus piktogramok vagy rövidítések (PE, L1, N stb.). A kiválasztott termékek továbbá szabványos, nemzetközileg jóváhagyott színekben (barna/fekete/szürke a fázisvezetőkhöz, kék a nullavezetőkhöz és sárga a védővezetőkhöz) kaphatók.

A HellermannTyton érdekes megoldásokat kínál a kézi kábelcímkézéshez. Ha összetett adatátviteli vagy kommunikációs vezetékeket kell felcímkézni, a szerelők gyakran használnak speciális nyomtatókat. Sok esetben azonban a kézi kábelcímkézés bizonyul optimális módszernek, mert a gyakorlatban olcsóbb és gyorsabb is.

A HellermannTyton egy köztes megoldást is kínál, vagyis műanyag öntapadós címkéket és kábelre rögzíthető címkéket. Az előbbieket az alábbi videó mutatja be - ezek nemcsak az ergonomikus, hanem a tartós kábelcímkézést is megkönnyítik. Átlátszó műanyag bevonatuk biztosítja, hogy a feliratok ellenálljanak a nedvességnek, a pornak és még a nehezen eltávolítható szennyeződéseknek is.

A kábelkötegelőket használó kábelek vagy rendszerek befűzéséhez tervezett címkék/jelölők poliamidból vagy poliolefinből készülnek. Tökéletesen alkalmasak olyan helyekre, ahol nagy hely áll rendelkezésre a kábelezés kezeléséhez, valamint a viszonylag nagy átmérőjű vezetékekhez és kábelekhez. A 19 mm-től 100 mm-ig terjedő hosszukkal megkönnyítik a hosszabb vezetékrajzok létrehozását. Amint a táblázat mutatja, a HellermannTyton speciális jelölőket (tollakat) is kínál gyorsan száradó, tartós tintával, amely alkalmas a csúszós műanyag felületeken való írásra.

Bővítő szerszámok

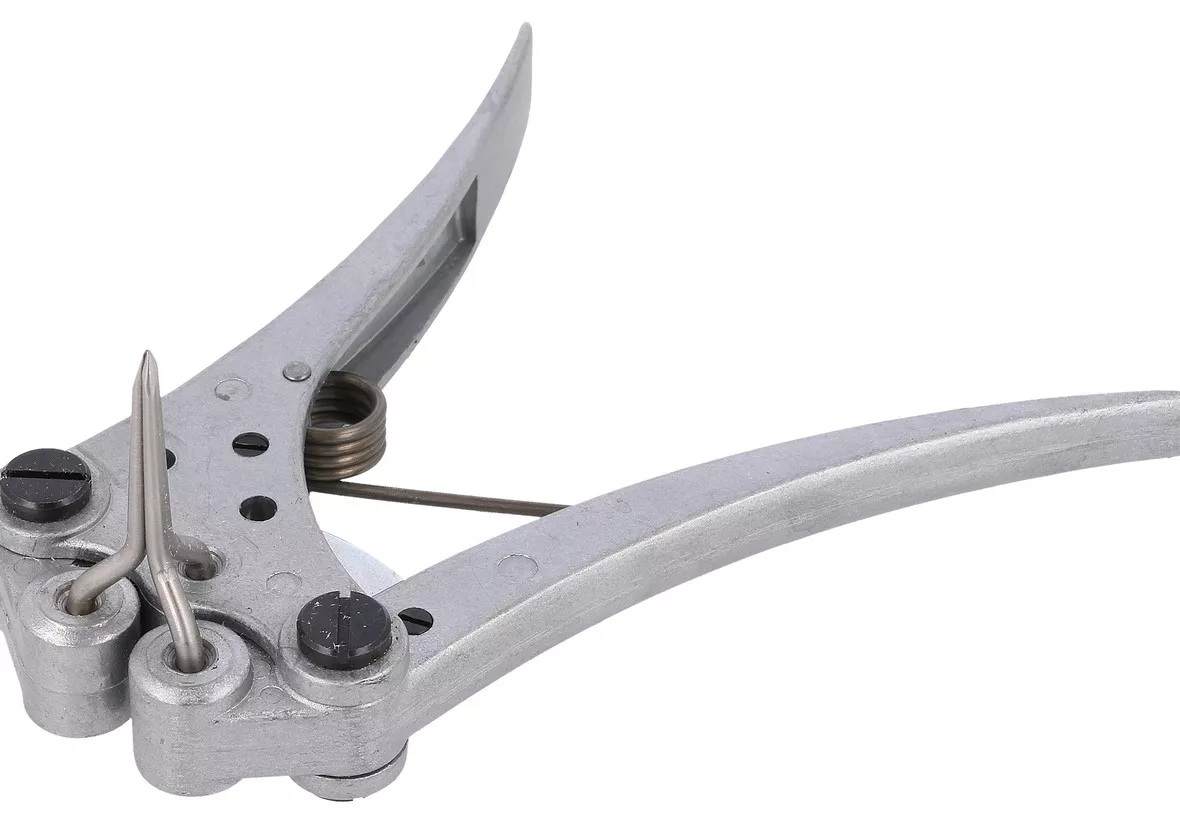

A bővítő szerszámok kiegészítik a fent említett termékeket, különösen a védőcsöveket és tömlőket. Ezek hegyes pengével ellátott három fogóval rendelkeznek. A fogantyú összenyomásával a tüskék kitágulnak, így a védőcső átmenete kiszélesedik a kábelvezetés megkönnyítése érdekében. A tüskék ezután automatikusan bezáródnak. Ez a szerszám több hasonló formátumú, de különböző tágulási tartományban (1,25 mm-től 17 mm átmérőig) kapható. Ezeket az egyszerű, de nélkülözhetetlen tartozékokat kábeldugók, jelölők vagy tömítések felszerelésére használják a szervizelés megkönnyítése érdekében, valamint a gyártási folyamatok lefuttatásához és számos elektromos szerelési feladat elvégzéséhez.

*A bővítő eszközök kialakítása egyszerű, de tartós*

Törésgátlók és tömszelencék

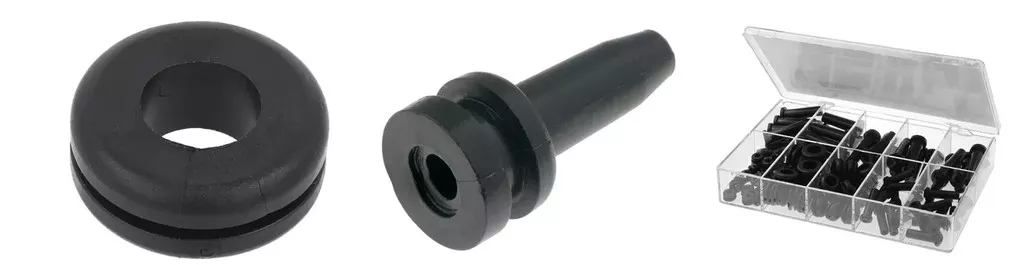

A HellermannTyton termékek utolsó, széles csoportjába tartoznak a falakon és paneleken keresztül vezetett kábelek rögzítésére szolgáló alkatrészek. Ezek a tömszelencék és törésgátlók, azaz puha műanyagból készült gyűrűk, amelyek megakadályozzák, hogy a külső köpeny hegyes élekkel érintkezzen, illetve a szögletes kábelfeszültségeket tompító (a kábeleket simább ívben vezető) hüvelyek. Mindkét termék fekete, rugalmas PVC-ből készül, 3-14 mm átmérőjű lyukkal, és 6-19 mm-es nyílásokba való beépítésre tervezték (a maximális feszültségmentesítő hossz 85 mm). A gyártó olyan modelleket is kínál, amelyeket 6,5 mm vastagságú falba történő beépítésre terveztek. Ezenkívül a műhelyek, szervizközpontok és a barkácsolók egy sor különféle alkatrészkészletet is vásárolhatnak, amelyek elegendőek egyedi projektek megvalósításához, prototípusok készítéséhez és tipikus javítások elvégzéséhez.
