A kondenzátorok és a teljesítménytényező-szabályozók a PFC-rendszerek szerves részét képezik. Az alábbi szövegben az Epcos márka mindkét eszközcsoportját bemutatjuk, kiemelve előnyeiket az igényes ipari és energetikai alkalmazásokban.

Ebben a szövegben az alábbi témakörökkel foglalkozunk:

A TDK csoporthoz tartozó Epcos márka fejlett megoldásokat kínál a reaktív teljesítménykompenzáció területén. Ebben a szövegben közelebbről megvizsgáljuk a reaktív teljesítménykorrekciót támogató Epcos termékeket: a BR6000 és BR604 sorozatú vezérlőket és az MKK sorozatú polipropilén kondenzátorokat. Az ilyen termékek használatával jelentősen javítható a teljesítménytényező a kisfeszültségű rendszerekben, ami nagyobb hatékonyságot és hosszú távú megtakarításokat eredményez.

Epcos reaktív teljesítményszabályozók

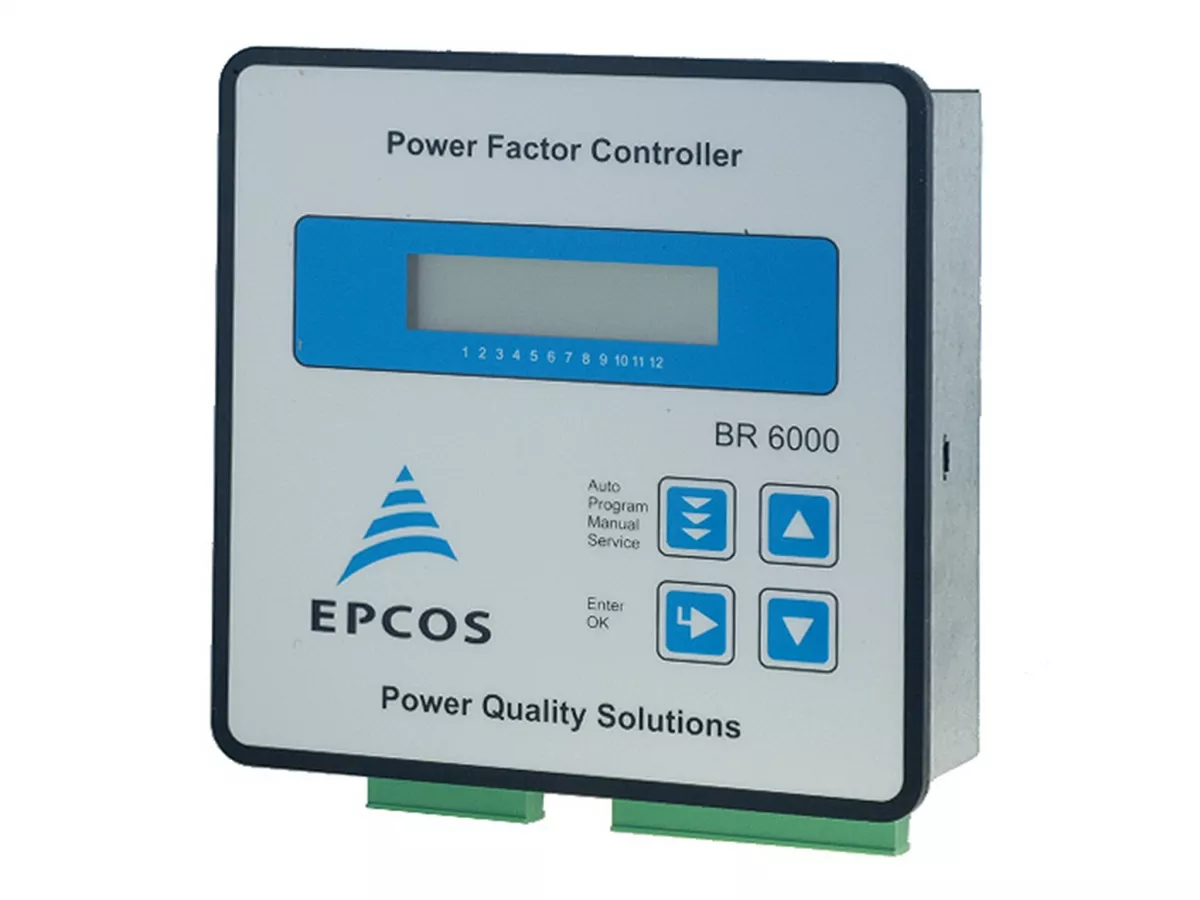

A TME-nél kapható Epcos BR6000 és BR604 sorozatú reaktív teljesítményszabályozók a reaktív teljesítménykompenzációs rendszerek alapvető eszközei. Fő funkciójuk az aktuális teljesítménytényező mérése és a reaktív teljesítményt kompenzáló kondenzátorok bekapcsolása vagy kikapcsolása a kívánt cos ϕ érték elérése érdekében.

A BR604 sorozatú vezérlők 4 kimenetet, míg a BR6000 sorozatú vezérlők 6 vagy 12 relékimenetet biztosítanak egy riasztási relével együtt. Mindezeket az eszközöket a reaktív teljesítmény-kompenzációs rendszerekbe történő előlapi beépítésre tervezték, és csatlakozóbilincsek segítségével rögzítik.

Hogyan működnek az Epcos vezérlők?

A BR6000 és BR604 sorozatú vezérlők mikroprocesszorral vannak felszerelve, amely elemzi az áramváltó jelét. A terhelés paraméterei és az aktuális cos ϕ teljesítménytényező alapján a mikroprocesszor meghatározza, hogy mennyi kiegészítő kapacitásra (kondenzátorfokozatokra) van szükség a reaktív teljesítmény kompenzálásához.

A lassan változó terhelést kezelő szabványos PFC rendszerekben (pontosan erre tervezték az Epcos BR6000 és BR604 vezérlőket) a mikroprocesszor jelet küld a kontaktor aktiválására. A kontaktor ezután bekapcsolja a megfelelő számú kondenzátorfokozatot (vagy kikapcsolja őket, az igényektől függően). A kondenzátorfokozatok hozzáadása vagy eltávolítása javítja a teljesítménytényezőt az áram és a feszültség közötti fáziseltolódás kompenzálásával.

Milyen előnyei vannak az Epcos vezérlőknek?

Az Epcos szabályozókban alkalmazott mikroprocesszor-vezérelt reaktív teljesítménykompenzáció számos előnnyel jár az egész rendszer számára:

A kondenzátorfokozatok kiegyensúlyozott használata

A mikroprocesszor biztosítja a kondenzátorok egyenletes kihasználását, megakadályozza a túlzott kapcsolást és a túlterhelést, ami meghosszabbítja a rendszer élettartamát. A szabályozás nélkül egyes fokozatok gyakrabban kapcsolnának be, ami gyorsabb elhasználódáshoz vezetne.

A kapcsolási frekvencia csökkentése

Minden kapcsolási művelet hozzájárul a rendszer kopásához. Az intelligens vezérléssel a kondenzátorok csak akkor aktiválódnak, amikor szükséges, csökkentve a kapcsolási műveletek számát, ezáltal minimalizálva a meghibásodás és az alkatrészek elhasználódásának kockázatát.

Meghosszabbított PFC rendszer élettartam

A kondenzátorok működésének optimalizálásával és a kapcsolók számának csökkentésével a rendszer hatékonysága javul, és csökken a károsodás kockázata. Ez idővel alacsonyabb üzemeltetési költségeket és nagyobb rendszerbiztonságot eredményez.

Az Epcos BR6000 és BR604 sorozatú vezérlők főbb jellemzői

Kijelző
Az Epcos reaktív teljesítményszabályozók többfunkciós LCD-kijelzővel vannak felszerelve, amely grafikus és alfanumerikus adatokat egyaránt megjelenít. A BR6000 sorozatú készülékek emellett folyadékkristályos technológián alapuló háttérvilágítással is rendelkeznek.

Felhasználói felület
A menüt úgy tervezték, hogy intuitív és könnyen használható legyen. A felhasználók a BR604 sorozat esetében 4 nyelv, a BR6000 sorozat esetében pedig 10 nyelv közül választhatnak.

Mindegyik vezérlő támogatja a négy kvadránsos működést, valamint a készülék autonóm optimalizálását, lehetővé téve a felhasználó egyedi igényeihez való alkalmazkodást.

Funkciók
Mindkét sorozat lehetővé teszi különböző rendszerparaméterek megjelenítését, lehetővé téve a felhasználó számára az olyan értékek nyomon követését, mint pl.:

Elektromos feszültség (V),
Reaktív teljesítmény (kvar),
Aktív teljesítmény (kW),
Látszólagos teljesítmény (kVA),
Látszólagos áram (A),
Energia,
Tényleges teljesítménytényező (cos ϕ),
Cél teljesítmény tényező (cos ϕ),
A cél cos ϕ eléréséhez szükséges meddő teljesítmény (kvar)

A BR6000 sorozatú készülékek emellett széles feszültségmérési tartományt és vészhelyzeti állapotokat vagy rendszerhibákat jelző riasztókimenetet biztosítanak. Emellett kijelzik az alábbiakat is:

Frekvencia,
THD-V, THD-I (feszültség és áram harmonikus torzítása),
Harmonikusok (a 19. szintig),
Az egyes kondenzátorok áramai,
Hőmérséklet (°C).

Epcos Polipropilén kondenzátorok – A teljesítménytényező javítása

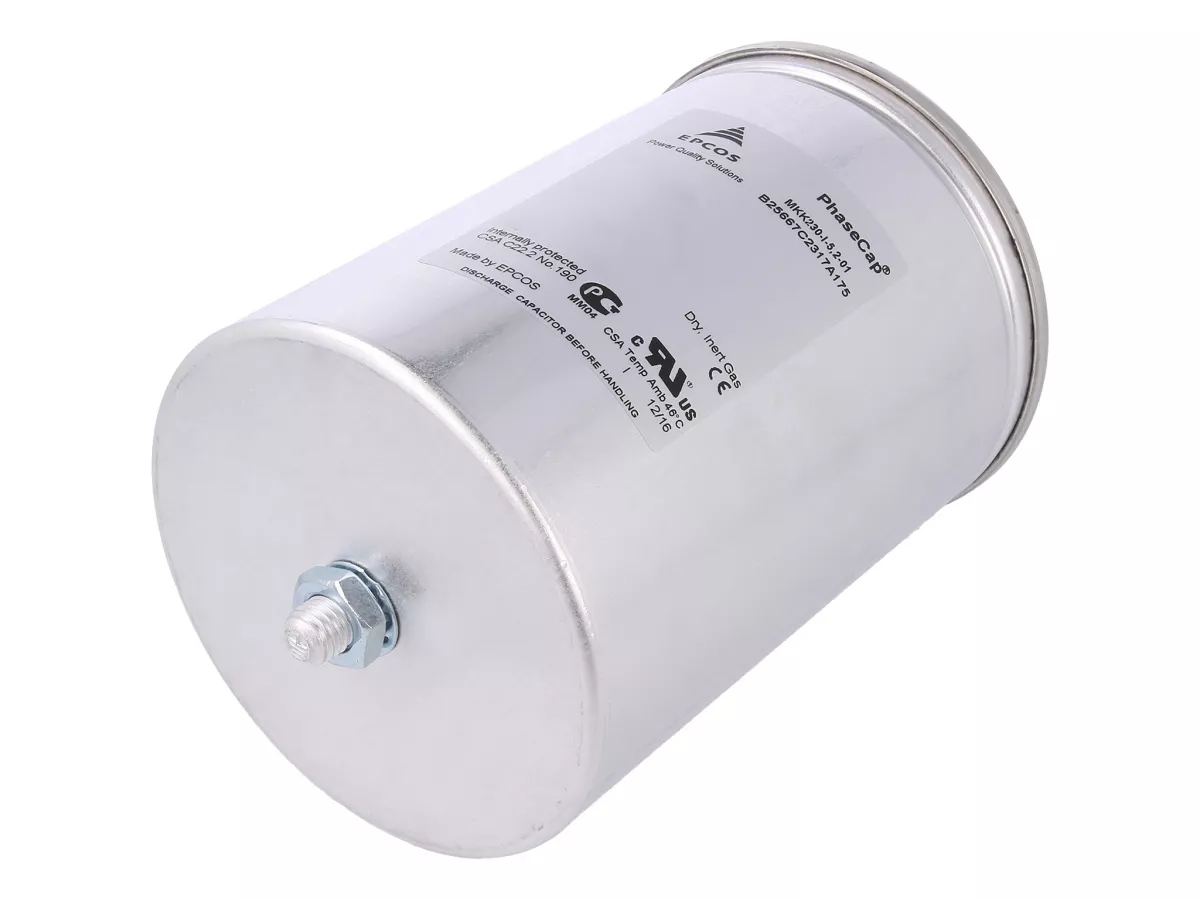

A kínálatunkban elérhető Epcos MKK sorozatú polipropilén kondenzátorok kifejezetten kisfeszültségű rendszerek reaktív teljesítmény-kompenzációjára készültek. Egyfázisú és háromfázisú változatokban egyaránt kaphatók, valamennyi kondenzátor csavaros csatlakozókkal és alumínium házzal rendelkezik.

Nagy hatékonyság és megbízhatóság a fejlett technológiának köszönhetően

Az Epcos MKK hengeres kondenzátorok dielektromos anyagként polipropilén fóliát használnak, ami alacsony energiaveszteséget és nagy működési stabilitást biztosít még nagy terhelés mellett is. A fémezési technológiának köszönhetően az MKK kondenzátorok korlátozott öngyógyító képességgel rendelkeznek. Kisebb dielektromos sérülés esetén a sérült terület körüli fém lebomlik, elszigetelve a hibát, és lehetővé téve az eszköz további működését. Ez az öngyógyító funkció csökkenti a meghibásodás kockázatát és meghosszabbítja a kondenzátorok élettartamát. Az MKK kondenzátorok ellenállnak a nagy áramimpulzusoknak, így ideálisak az olyan nagyobb igénybevételű alkalmazásokhoz, mint a motorhajtások, vezérlőrendszerek vagy összetett világítóberendezések.

Kompakt kialakítás és egyszerű telepítés

Az Epcos MKK kondenzátorok kompakt, hengeres alumíniumháza lehetővé teszi a hatékony helykihasználást a vezérlőszekrényekben, miközben kiváló termikus tulajdonságokat biztosítanak. A nagy kapacitás/térfogat aránynak köszönhetően ezek a kondenzátorok növelik a teljes energiarendszer energiahatékonyságát és csökkentik a telepítés költségeit. A könnyű alumíniumház és az optimalizált beépítési folyamat lerövidíti az összeszerelési időt, ami megkönnyíti a rendszerbe való integrálást.

Biztonsági és környezetvédelmi szempontok

Az Epcos MKK kondenzátorok kezeskednek a biztonságos működésért. A fémezett polipropilén által biztosított öngyógyító képességen kívül túlterhelésvédelemmel (túlterheléskapcsoló) és ütésvédelemmel is fel vannak szerelve. Az Epcos MKK kondenzátorok további előnye a környezetbarát és felhasználóbarát kialakítás. A száraz konstrukciónak köszönhetően nincs szükség olajra, így a szivárgás veszélye is kiküszöbölhető, mivel a kondenzátorok nem gyúlékony inert gázzal vannak töltve.
