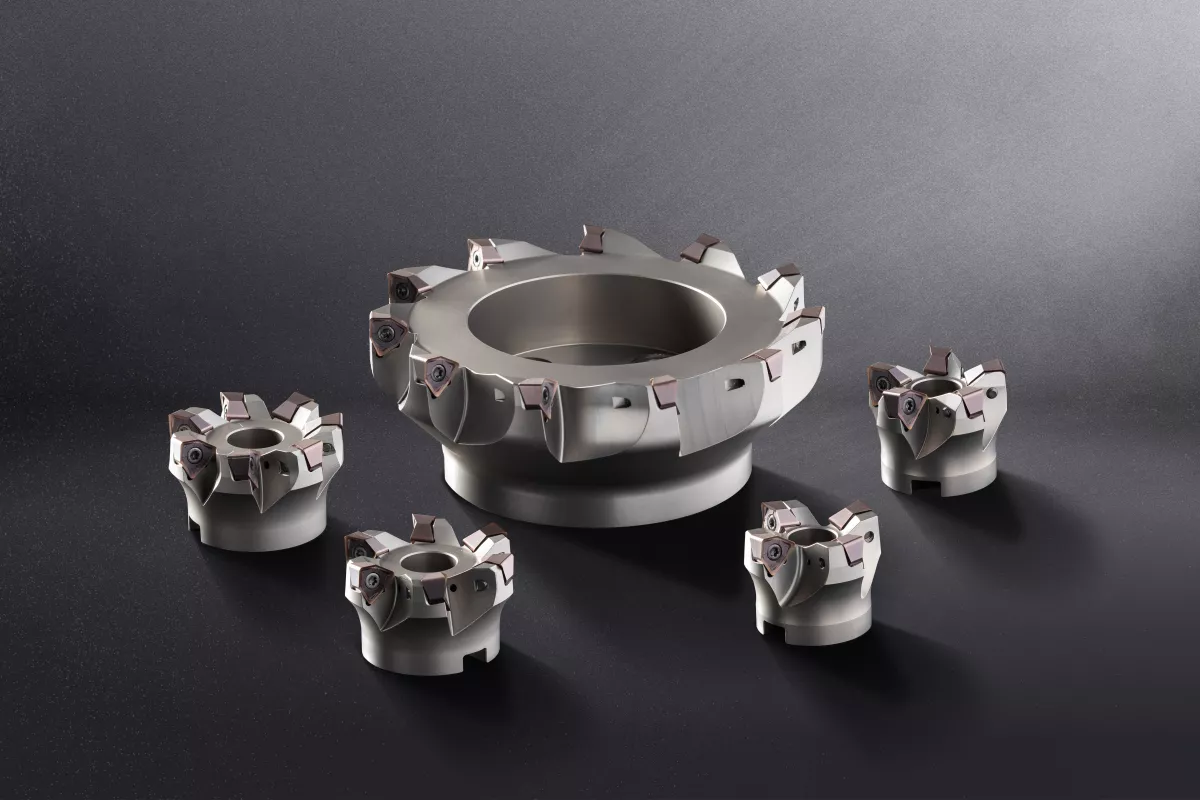

A Horn bővíti DA marórendszerét sarok-, sík- és süllyesztőmarásra. A DA65 típussal a rendszer nagyobb lapkát kínál, mint a meglévő DA62. Ez nagyobb axiális forgácsolási mélységeket tesz lehetővé a folyamat során. A Horn egy hatélű váltólapkát használ. A lapka mindkét oldalon használható, és mindkét oldalon három axiális és radiális vágóéllel rendelkezik. A nagy magkeresztmetszet és a maximális lapkahossz a precíziósan szinterezett háromszög alakú lapka lenyűgöző tulajdonsága. A negatív lapkaszög ellenére a lapka kialakítása pozitív vágási geometriát biztosít, ami könnyű forgácsolást tesz lehetővé. A váltólapkánkénti hat lapka jó költség-forgácsolóél arányt eredményez.

A DA65 rendszer nagyoló- és simítórendszerként is használható. A tesztek során a marórendszer a simítás során olyan felületeket ért el, amelyek megfelelnek a piaci követelményeknek. Az axiális és radiális szögek megválasztása bizonyítottan alacsonyabb torziós nyomatékot és kisebb keresztirányú terhelést eredményez az orsón a korábbi rendszerekhez képest. Ez lehetővé teszi a rendszer kevésbé nagy teljesítményű gépeken, instabil üzemi körülmények között történő használatát. A kiválasztott axiális szög további előnye a jó forgácseltávolítás, különösen helikális süllyesztő műveleteknél.
A vágóél-geometria precíz 90°-os sarokszöget hoz létre, maximálisan 7 mm-es (0,276") forgácsolási mélységgel. A szabadalmaztatott váltólapkák 0,8 mm-es (0,031") és 1,2 mm-es (0,047") sarokrádiuszokkal kaphatók. A bevált SA4B bevonat univerzális szerszámként alkalmas acél, rozsdamentes acél, öntöttvas és alumínium marására. A lapkák SC6A és IG6B bevonatokkal is kaphatók más anyagcsoportok megmunkálásához.
A szerszámok 32 mm-es (1,260") és 40 mm-es (1,575") átmérőjű szármaróként kaphatók. Ezekben a típusokban két vagy három lapkával vannak felszerelve. A szerszámok 50 mm-es (1,969"), 63 mm-es (2,480"), 80 mm-es (3,150") és 100 mm-es (3,937") forgácsolási átmérőjű feltűzhető maróként kaphatók. Az átmérőtől függően négy-, öt-, hét-, kilenc- vagy tizenegy fogúak lehetnek. Minden szerszám célzott belső hűtéssel rendelkezik a forgácsolási zónában.
A DA65 marórendszer széles alkalmazási körben garantálja a folyamatbiztonságot, a magas szintű szakértelmet és a felhasználó számára a gazdasági előnyöket.

Hatélű lapka, még mélyebb beszúrási érték

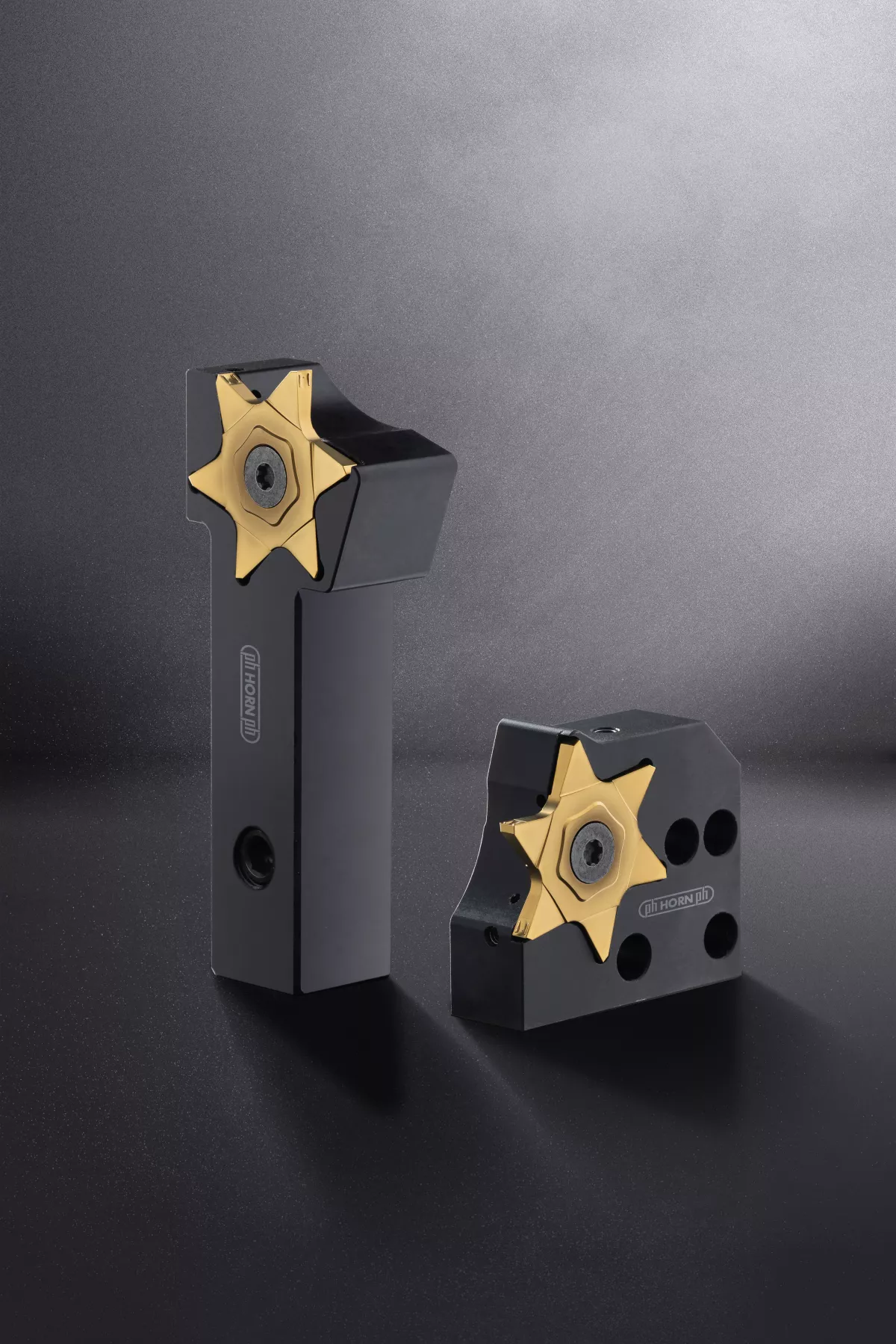

A 66T beszúrórendszerrel a Horn bővíti szerszámkínálatát a hatélű váltólapkák területén. A hat vágóéllel a lapka vonzó árat kínál vágóélenként. A maximális beszúrási mélység 9,5 mm (0,374"). Ez körülbelül 4 mm-rel (0,157") több, mint a testvérrendszer, a 64T. Az alkalmazástól függően a Horn két geometriával és geometria nélküli változattal kínál lapkákat. A rendelkezésre álló geometriák biztosítják a megbízható forgácseltávolítást a megmunkálás során. Az IG65 bevonat rozsdamentes anyagok és nehezen forgácsolható anyagok megmunkálására alkalmas. Általános acélokhoz a Horn az EG55 bevonatot ajánlja a 66T rendszerhez.
A rendelkezésre álló forgácsolási szélesség 2,5 mm (0,098") és 3 mm (0,118"). A sarokrádiusz 0,2 mm (0,008"). Az 1A geometria tiszta beszúrási műveletekhez alkalmas, míg a DL geometria a beszúrás mellett hosszirányú esztergáláshoz is alkalmas. A DL geometria ezért 0,4 mm-es (0,016") sarokrádiusszal is kapható. A forgácstörő geometriák hatékony forgácskezelése kiváló felületi minőséget biztosít a beszúróéleken, az egyenes fő vágóél pedig tisztán megmunkált alapot eredményez. Semleges beszúrólapkaként tervezték őket, és belső hűtéssel mind a bal, mind a jobb oldalon négyszögletes szárakba lehet befogni. A tartó mérete 20×20 mm (0,787×0,787") és 25×25 mm (0,984×0,984"). Egy szorítócsavar rögzíti a beszúrólapkát pontosan és biztonságosan a központi lapkafészekben. A Horn 220-as típusú befogókazettákat is kínál a moduláris tartórendszerhez.

S234 – az új leszúrórendszer

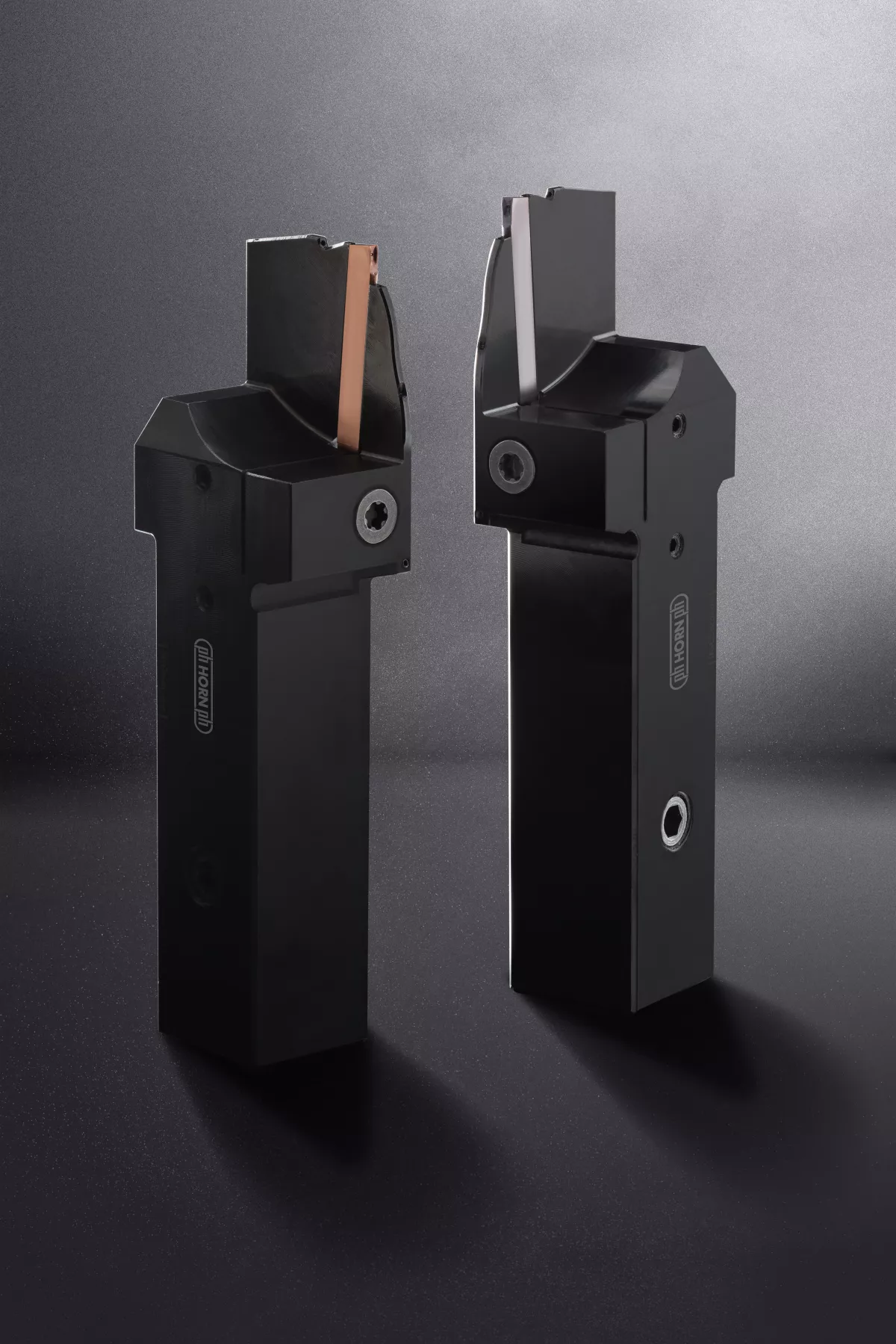

S234 – ez a Horn által kifejezetten nagy beszúrási mélységekhez kifejlesztett új leszúrórendszerének neve. A kétélű rendszer maximálisan 33 mm-es (1,300") forgácsolási mélységet tesz lehetővé. Ez azt jelenti, hogy akár 65 mm-es (2,560") átmérőjű darabok is megbízhatóan és gazdaságosan leszúrhatók. A nagy beszúrási mélységek, a merev befogás, a nagy teljesítményű forgácstörő geometria és a belső hűtés kombinációja rendkívül vonzóvá teszi a rendszert az ár/teljesítmény arány szempontjából.
A lapkák 2 mm-es (0,079") és 3 mm-es (0,118") forgácsolási szélességben kaphatók. A sarokrádiuszok 0,2 mm-es (0,008"), illetve 0,3 mm-es (0,012") méretben kaphatók. A szinterezett EN geometria biztosítja a megbízható forgácseltávolítást. A megmunkálandó anyagtól függően a lapkák AS45 és IG65 bevonattal kaphatók. A 20 mm × 20 mm-es (0,787×0,787") és 25 mm × 25 mm-es (0,984×0,984") méretű négyszögletes szárú befogók stabil befogást biztosítanak. A Horn megerősített beszúrópengéket és szerszámtartókat is kínál a moduláris leszúró- és beszúrórendszerhez. Minden típus belső hűtőfolyadék-ellátással van ellátva.
